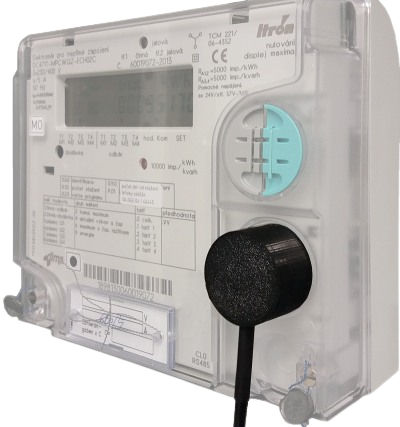

Převodník ELM je určen k dálkovému odečítání spotřeby elektrické energie. Lze jej použít s elektroměry běžně používanými energetickými distribučními společnostmi. Pomocí dodávaného kabelu se převodník připojuje k dataloggerům firmy FIEDLER po sběrnici RS485 pod protokolem MODBUS RTU.
Převodník ELM umožňuje infra datovou komunikaci s elektroměry podle normy ČSN EN 62056-21 v režimu protokolu C, který definuje obousměrnou výměnu dat s přepínáním komunikační rychlosti.

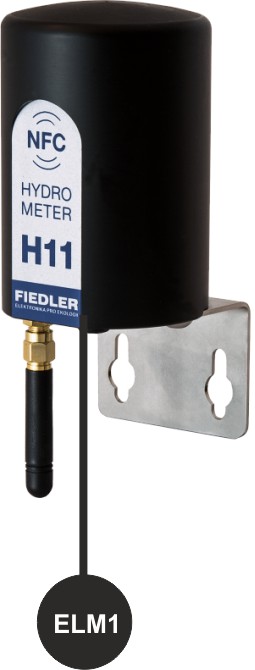

Pro dálkové odečty jednoho odběrného místa jsou určeny malé a jednoduché Smart Metry typu H11. Ty mohou pracovat v síti 2G nebo NB-IoT.

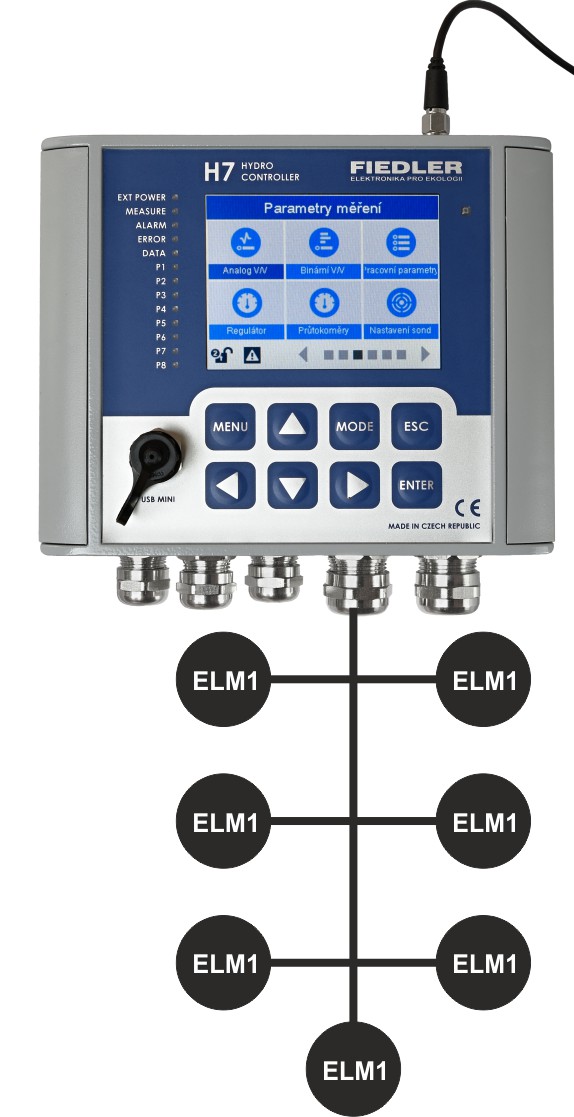

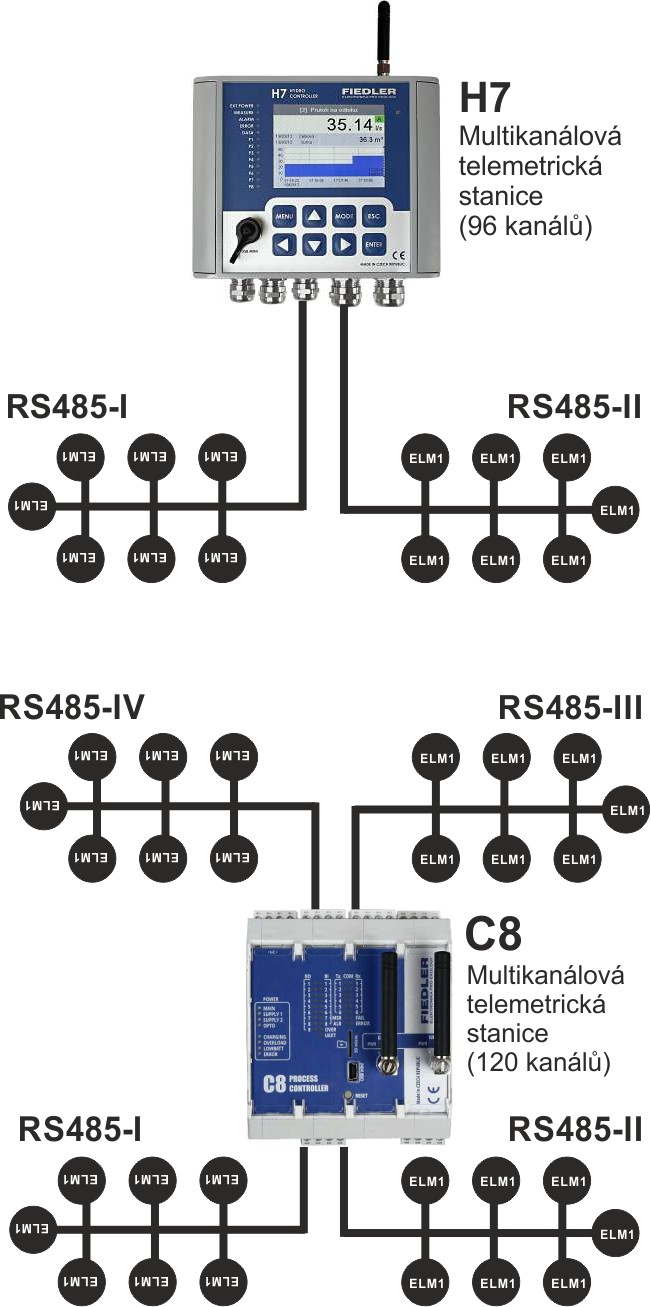

Pro odečet až několika desítek elektroměrů přes jednu datovou síť RS485 lze použít některou vícekanálovou telemetrickou stanici typu H3, H7 nebo C8. Komunikační modul těchto jednotek přenáší měřená data na server přes interní GSM/GPRS modem.
Bohaté programové vybavení serveru poskytuje oprávněnému uživateli grafickou i tabulkovou vizualizaci měřených dat z jednotlivých odběrných míst, statistické výpočty a generuje přehledové zprávy pro další zpracování naměřených dat.
| Technické parametry | ELM - Převodníky pro odečty elektroměrů |
|---|---|
| Typ připojitelných elektroměrů | elektroměry s integrovaným infra datovým rozhraním podle normy ČSN EN 62056-21 |
| Komunikační rozhraní | RS485 |
| Komunikační protokol | MODBUS RTU slave |
| Přednastavená kom. adresa | 1 (nastavitelný rozsah adres = 1 až 247) |
| Napájecí napětí | 5...28 V DC, proudový odběr max. 0,05 A (pro 12 V) |

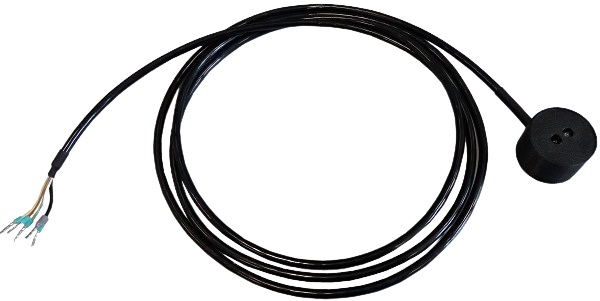

| Připojovací kabel | 4 žilový stíněný kabel o délce 100 cm |
| Materiál pouzdra | PETG (3D tisk) |
| Rozměry | průměr 32 mm, výška 20 mm |
| Hmotnost | 140 g |
| Krytí | IP40 |
