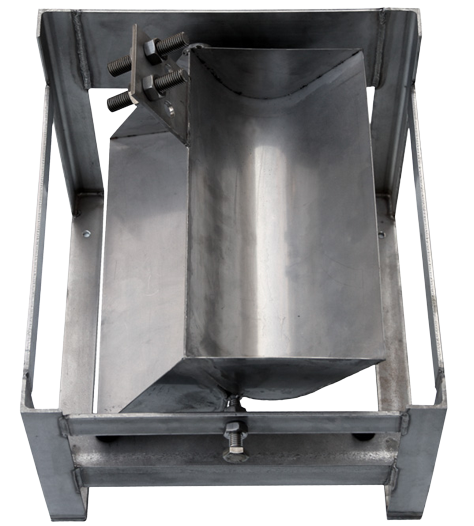

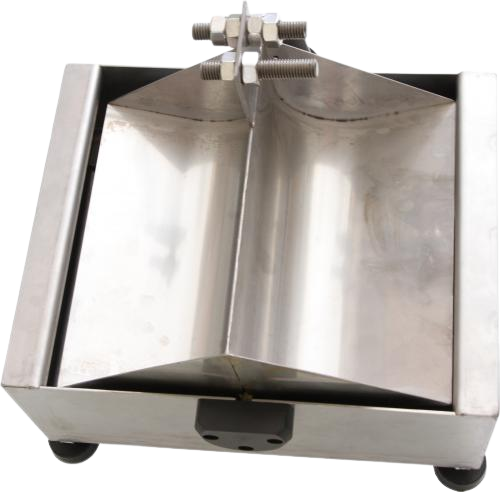

Robustní nerezová konstrukce průtokoměru PF500 obsahuje dvě navzájem spojené vaničky o obsahu 2x 750 ml, které jsou upevněny na otočné hřídeli. Pomocí gumových dorazů a vyvažovacího šroubení je průtokoměr nastaven tak, že k překlápění vaniček dochází při objemu vody 500 ml. Každé překlopení vaniček způsobí krátké sepnutí kontaktů relé, které je následně uloženo do připojené záznamové jednotky.
Pulsní průtokoměr s překlápěcím dvojitým člunkem o objemu 500 ml je určen pro sledování malých průtoků vody v rozsahu od 0 do 5 l/min. Překlápěcí člunek může pracovat i při větším průtoku, neúměrně však narůstá chyba měření vyplývající z použitého principu měření (doba překlápění ovlivněna setrvačností naplněného člunku, kinetická energie natékající vody, probíhající nátok i během doby překlápění, rozstřik vody při větším přítoku).
Ve spojení s telemetrickou jednotkou H3, H1, H7 nebo STELA tak lze tento robustní průtokoměr použít pro sledování okamžitého průtoku i pro výpočet celkového proteklého množství včetně automatického předávání změřených dat do databáze na internetu a grafické i tabulkové vizualizace měřených průtoků a proteklých objemů.
| Technické parametry | PF500 - Člunkový překlápěcí průtokoměr |
|---|---|
| Objem člunku | cca 500 ml (kalibrační konstanta nastavitelná v připojené jednotce) |
| Rozměry | 300 mm x 300 mm x 250 mm (š x v x h) |
| Hmotnost | 2,2 kg |
| Detekce překlopení | magnetický spínaný kontakt jazýčkového relé |
| Kontakt relé | max 50 mA, 30 V |
| Délka pulsu | min 25 mS |
| Materiál člunku a nosné konstrukce | nerezová ocel |
| Uložení osy člunku | nerezová kuličková ložiska |
| Max. četnost překlápění | 10 překlopení / min |
| Max. doporučený měřitelný průtok | 5 l / min |
