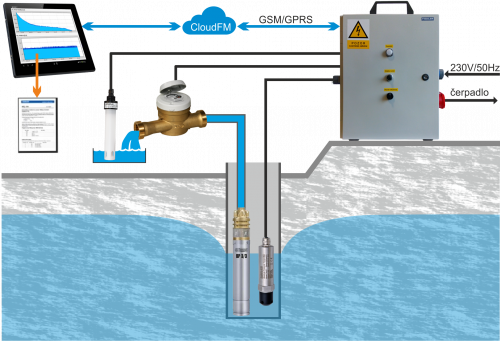

Sestava pro čerpací zkoušky vrtů a studní slouží k automatickému provádění hydrodynamických čerpacích a stoupacích zkoušek pro ověření vydatnosti vrtaných studní. Sestava umožňuje dlouhodobý autonomní provoz bez nutnosti přítomnosti obsluhy u zařízení. Řídící záznamová jednotka pomocí ponorného snímače průběžně měří výšku hladiny ve studni a prostřednictvím frekvenčního měniče reguluje otáčky čerpadla. Lze tak udržovat konstantní předem nastavený průtok nezávisle na aktuální výšce hladiny nebo naopak regulovat průtok tak, aby byla udržována konstantní výška hladiny. Naměřené hodnoty hladiny a průtoku se ukládají do paměti zařízení a v nastavených intervalech jsou přenášeny pomocí GSM/GPRS datového přenosu na server k archivaci, zobrazení a dalšímu zpracování.

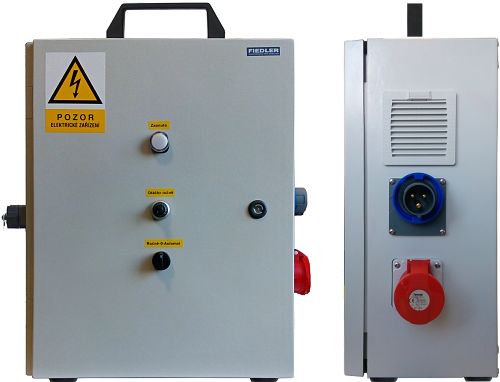

Základní sestava je tvořena rozvaděčem s řídící jednotkou H3-G-TB3, frekvenčním měničem a ovládacími prvky pro ruční i automatické řízení, vodoměrem FLODIS s indukčním snímačem otáček CYBLE NF 001 a ponorným snímačem hladiny TSH37.
Zařízení může pracovat v automatickém nebo ručním režimu. Naměřené údaje jsou zobrazovány na barevném grafickém dotykovém displeji měřicí stanice, pomocí kterého lze zařízení také nastavovat a ovládat.
V automatickém režimu sestava reguluje otáčky čerpadla podle požadovaného průtoku nebo výšky hladiny. Naměřená data jsou prostřednictvím GSM/GPRS přenášena na server, kde jsou dostupná prostřednictvím běžného webového prohlížeče v PC nebo mobilním telefonu.
Měřící rozsah snímače hladiny, délku kabelu i typ vodoměru lze v rámci objednávky upravit podle požadavků odběratele. Sestavu lze také rozšířit o další snímače kvalitativních parametrů vody.
| Technické parametry | Sestava pro čerpací zkoušky vrtů a studní |
|---|---|
| Řídící jednotka | H3-G-TB3 |
| Frekvenční měnič | ATV320U15M2C |
| Napájení | 230 V AC / 16 A |
| Výstup pro čerpadlo | 3 x 400 V AC / 16 A |
| Maximální výkon čerpadla | 1,5 kW |
| Vodoměr | FLODIS 2,5-15-165-3/4, Qn = 2,5 m³/hod, DN 15, L = 165 mm, G ¾" |
| Snímač otáček vodoměru | CYBLE NF 001, jeden výstup, K = 1 |
| Snímač hladiny | TSH37, měřící rozsah 0-40 m v.s., kabel 50 m |
| Režim provozu | automatický / ruční |
| Regulace čerpadla | konstantní průtok / konstantní hladina |
| Přenos dat | GSM/GPRS |
| Zobrazení | barevný grafický dotykový displej |
| Vzdálený přístup | webový prohlížeč PC / mobilní telefon |
| Datový výstup | CSV (Excel) |
| Možnost rozšíření | pH, vodivost, teplota, zákal a další měřené veličiny |
