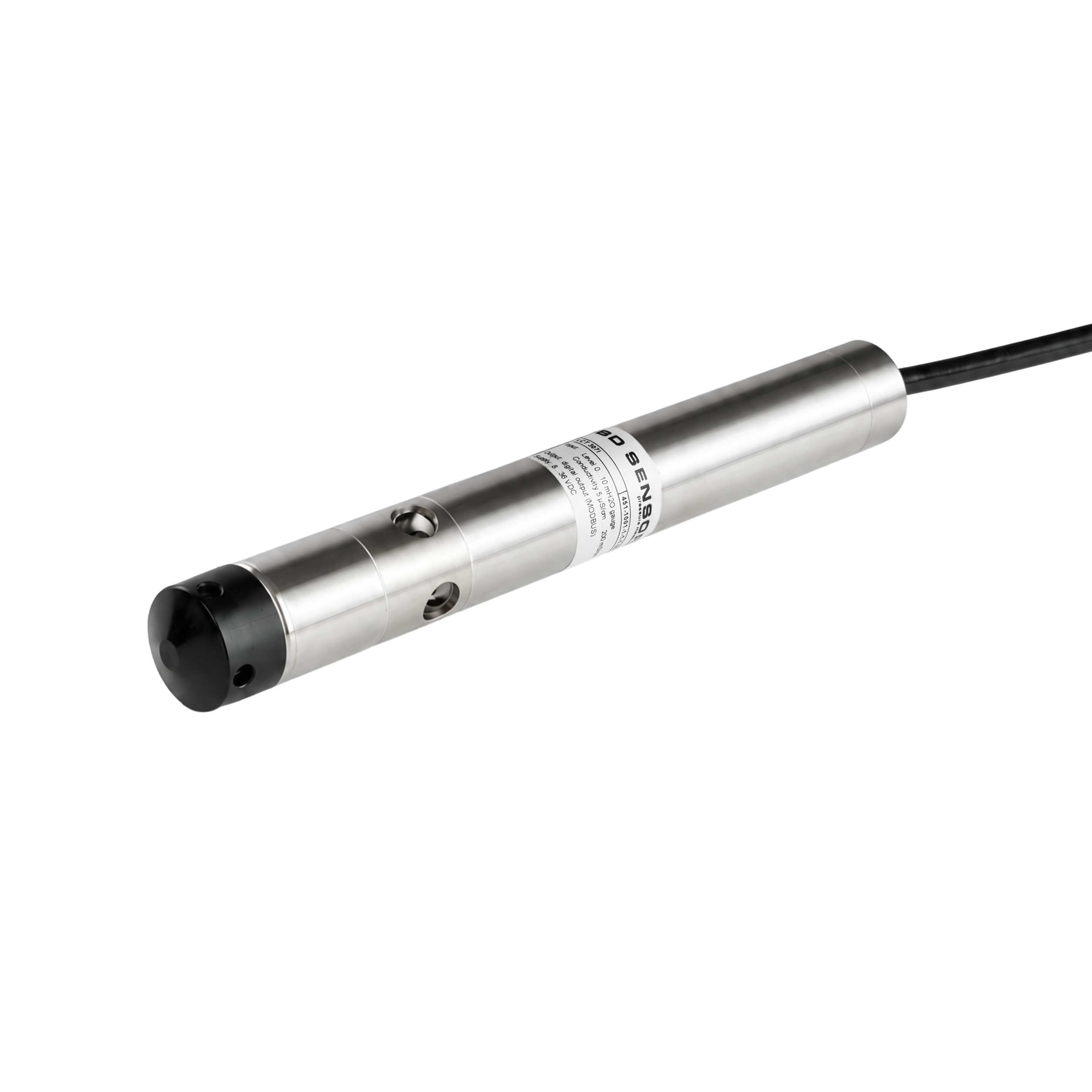

Kombinovaný snímač LCT 307i RS 485

Kombinovaný snímač LCT 307i je určen ke kontinuálnímu měření výšky hladiny, vodivosti a teploty minerálních vod ve vrtech. Jediným snímačem je tak možné sledovat stav minerální vody ve vrtu, bazénu nebo studni.

Kombinované měření 3 v 1 – hladina, elektrická vodivost a teplota vody.
Kontinuální monitoring – průběžné sledování měřených hodnot v reálném čase.
Digitální komunikace RS-485 – spolehlivý přenos dat do nadřazeného systému.
Modbus RTU / HART – podpora standardních komunikačních protokolů.
Kompaktní ponorné provedení – vhodné pro instalaci do studní, vrtů, nádrží a dalších vodních objektů.
Odolná konstrukce – nerezové provedení a krytí IP68 pro dlouhodobé použití ve vodě.
Teplotní kompenzace – digitální kompenzace měření hladiny a vodivosti pro stabilní výsledky.
Jeden snímač pro více parametrů – nahrazuje potřebu samostatných snímačů pro jednotlivé měřené veličiny.

Nezávazná poptávka

Popis

Hodnoty výšky hladiny, konduktivity a teploty vody jsou postupně odesílány po sběrnici RS 485 komunikačním protokolem Modbus RTU nebo HART. K měření výšky hladiny je použit osvědčený polovodičový senzor s nerezovou oddělovací membránou. Měření konduktivity zajišťuje 4 vodičový senzor s platinovými elektrodami na keramice. Toto uspořádání umožňuje přesné měření konduktivity ve velmi širokých mezích. Kanály výšky hladiny i konduktivity jsou digitálně teplotně kompenzovány. Kanál teploty je osazen senzorem Pt 1000.

Použití

Monitorování hladiny vody – kontinuální měření výšky hladiny ve studních, vrtech a nádržích.
Sledování kvality vody – měření elektrické vodivosti vody jako indikátoru jejího složení.
Měření teploty vody – současné sledování teploty měřeného média.
Minerální a pramenité vody – vhodné pro sledování parametrů vody ve vrtech a prameništích.
Studny a vrty – kombinované měření hladiny, vodivosti a teploty jediným snímačem.
Bazény a vodní nádrže – průběžné sledování hladiny a vybraných parametrů vody.
Environmentální monitoring – sběr dat pro dlouhodobé sledování stavu vodních zdrojů.
Dálkový monitoring – digitální přenos naměřených hodnot prostřednictvím RS-485 s protokolem Modbus RTU nebo HART.

Technické specifikace

Technické parametry	H40 - GSM/GPRS datalogger, hladinoměr
Měřené veličiny	hladina, elektrická vodivost a teplota vody
Rozsah měření hladiny	0–4 až 0–200 m H₂O
Rozsah měření vodivosti	5 μS/cm až 200 mS/cm
Rozsah měření teploty	0 až 70 °C
Přesnost měření	±0,1 % rozsahu
Komunikace	RS-485
Komunikační protokol	Modbus RTU / HART
RPřenosová rychlost	1 200 až 38 400 bit/s
Napájení	8–36 V DC / 3,3–5 V DC dle provedení
Senzor hladiny	polovodičový senzor s nerezovou oddělovací membránou
Senzor vodivosti	čtyřvodičový senzor s platinovými elektrodami na keramice
Senzor teploty	Pt 1000
Teplotní kompenzace	digitální kompenzace měření hladiny a vodivosti
Průměr sondy	27 mm
Materiál	nerezová ocel
Stupeň krytí	IP68
Médium	voda a další kompatibilní kapaliny
