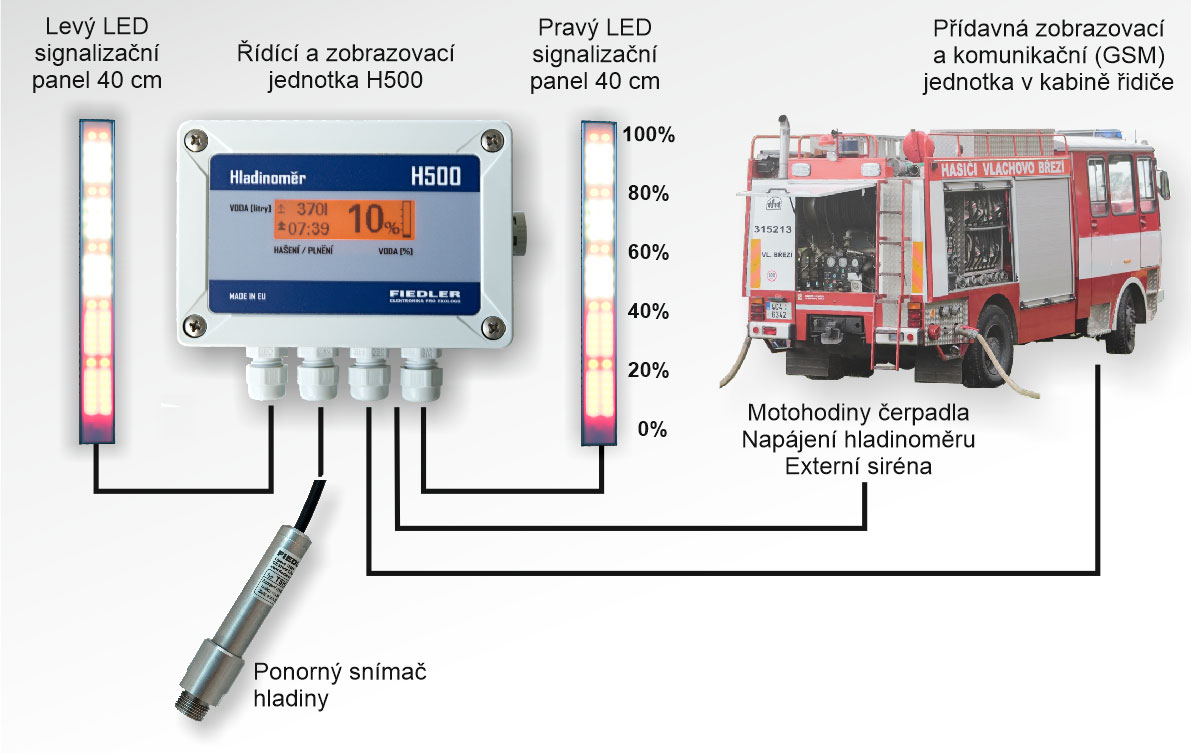

Sestava hladinoměru H500 je určena pro sledování aktuálního množství vody v cisterně hasičského vozu. Kromě toho lze tuto sestavu použít všude tam, kde je potřeba mít vizuální přehled o aktuální výšce hladiny nebo objemu vody v zásobníku, jímce, ve studni či v daném technologickém procesu. V základním provedení se sestava hladinoměru skládá ze zobrazovací a řídící jednotky H500, dvou světelných signalizačních panelů a jednoho ponorného snímače výšky hladiny. Tuto sestavu lze dále rozšířit o externí zobrazovací jednotku H520-B umístěnou v kabině řidiče hasičského vozu.

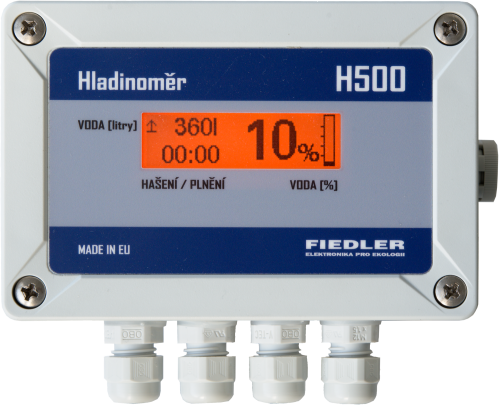

Řídící jednotka hladinoměru pomocí ponorného snímače hladiny kontinuálně měří výšku vody v cisterně a podle rozměrů cisterny průběžně počítá aktuální objem vody (v litrech i v % celkového objemu cisterny). Obě hodnoty jsou zobrazeny na grafickém displeji jednotky umístěné v blízkosti obsluhy čerpadla.
Vedle toho hladinoměr H500 sleduje rychlost klesání či stoupání hladiny při hašení nebo plnění nádrže a na displeji zobrazuje i čas zbývající do vyprázdnění či naplnění nádrže.
Hladinoměr H500 má také vstup pro sledování motohodin čerpadla a výstup pro zvukovou sirénu, který může být použit např. při procesu plnění cisterny.
| Technické parametry | H500 - Hladinoměr pro hasičské vozy a cisterny |
|---|---|
| Displej | grafický podsvětlený |
| Informace na displeji | aktuální absolutní i procentuální objem vody, čas do vyčerpání |
| Typ snímače hladiny | tenzometrický snímač absolutní, kompenzace ATM v jednotce |
| Měřící rozsah a přesnost | 0..5 (10) m vodního sloupce, rozlišení 1 cm, přesnost 5 cm |
| Typy cisteren | libovolné rozměry, zadání x-y-z rozměrů při instalaci hladinoměru |
| Výstup pro sirénu | 12 V DC / 1 A, sepnutí sirény po překročení nastavených mezí objemu |
| Vstup pro sledování čerpadla | 12..24 V DC/ 10 mA (vstup slouží pro sledování motohodin čerpadla) |
| Napájecí napětí / proud | 12..24 V DC z rozvodu vozu, proudový odběr max 3 A (pro 12 V) |
| Rozměry skříně | 122 x 82 x 55 mm, 4 kabelové vývodky pro připojení SP, Unap a sirény |
| Materiál, krytí | ABS, IP66 |
