Hladinoměr H520 je určen pro měření hladiny vody ve studních, vrtech, retenčních nádržích a jímkách dešťových i odpadních vod.

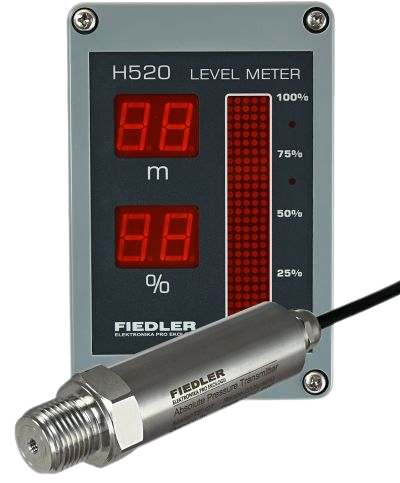

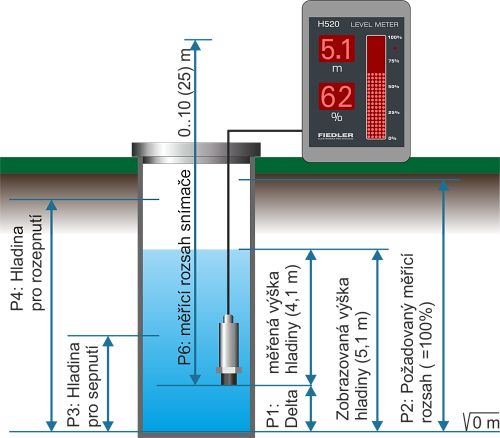

Dva červené LED displeje hladinoměru H520 zobrazují měřenou výšku hladiny v metrech s rozlišením 0,1 m a procentuální výšku hladiny vzhledem k nastavené maximální možné hladině. Procentuální hodnota je také přehledně znázorněna na sloupcovém ukazateli.
Elektronika hladinoměru H520 je celá zabudovaná do plastové víčka krabičky o rozměrech 80 x 120 x 15 mm. Hladinoměr proto lze upevnit na čelní panel rozvaděče nebo palubní desku vozidla s cisternou i bez spodního dílu krabičky.
Hladinoměr H520 nemá vlastní napájecí baterii, proto vyžaduje přivedení externího napájecího napětí v rozsahu 8 až 28 V DC / 0,15 A.
Hladinoměr H520 neumožňuje vzdálený přístup k měřeným datům jako dataloggery H1 až H40 nebo smart metering moduly H530 a H531.
| Technické parametry | H520 - Hladinoměr do studní, jímek a nádrží |
|---|---|
| Displej | dvojitý dvouciferný LED displej o výšce 15 mm, bargraf s krokem 3,5% |
| Rozlišení zobrazené hladiny | 0,1 m v rozsahu měření do 10 m, 1 m pro rozsah měření větší než 10 m |
| Analogový vstup | napěťový přizpůsobený snímači TSH27 nebo proudový 4-20 mA (volba pomocí propojek) |
| Výstup pro napájení snímače | 12 V / max. 40 mA (svorka 3) |
| Četnost měření | 5 měření / sec |
| Tranzistorový výstup | otevřený kolektor, Umax = 28 V DC, Imax = 300 mA |
| Sběrnice RS485 | protokol Modbus RTU SLAVE, 19 200 Bd, adresa 15 (16, 17, 18) |
| Napájecí napětí / proud | 8..28 V DC, proudový odběr max. 0,15 A (pro 12 V) |
| Rozměry | 120 x 80 x 55 mm, 2 kabelové vývodky pro připojení Unap a relé |
| Materiál krabičky | ABS |
| Krytí | IP66 |
