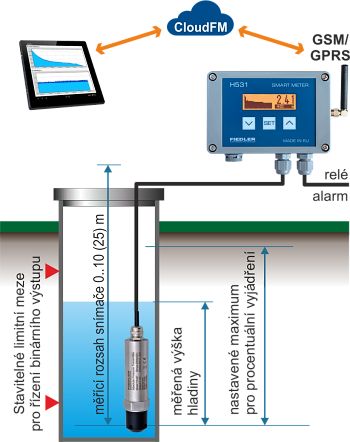

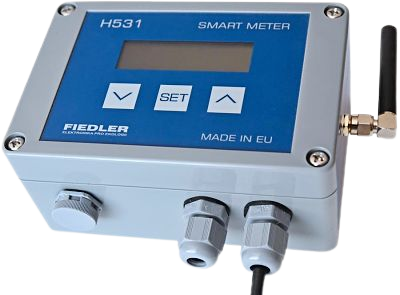

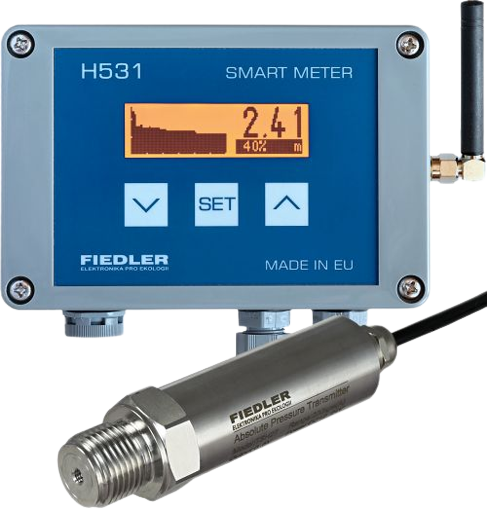

Zobrazovací jednotka hladinoměru H531 s ponorným snímačem hladiny TSH27 tvoří sestavu určenou pro měření výšky hladiny ve studních, vrtech, nebo v jímkách a retenčních nádržích dešťových vod.
Tento levný hladinoměr H531 nemá datovou paměť a neumožňuje proto funkci dataloggeru. Pro zobrazení měřených hodnot se využívá zobrazovací schopnost grafického displeje, který informuje obsluhu o vývoji hladiny v čase, přičemž zobrazovací interval displeje je nastavitelný řádově od jednotek hodin do několika týdnů.
Z důvodu šetření energie napájecí baterie je displej přístroje vypnutý a zapíná se na krátkou dobu jen po stisku některého z ovládacích tlačítek. Součástí přístroje je i binární výstup pro ovládání externího relé v závislosti na nastavených limitech hladiny. Parametrizace se provádí pomocí tlačítek a displeje.
Elektronické zapojení hladinoměru dovoluje vedle levného snímače TSH27 i připojení běžného snímače hladiny s výstupem 4-20 mA. Tato možnost rozšiřuje použití hladinoměru i pro měřící rozsahy, které snímač TSH27 nenabízí.
Protože hladinoměr je primárně napájen z baterie, nevyžaduje ke svému provozu přítomnost externího napájecího napětí. Externí napájení přístroje je však možné a dovoluje vedle nepřetržitého měření i trvalé zapnutí podsvětleného grafického displeje.
| Technické parametry | H531 - Hladinoměr do studní, jímek a nádrží |
|---|---|
| Displej | podsvětlený LCD displej, grafické zobrazení až 72 měřených hodnot |
| Klávesnice | 3 kapacitní hmatníky pro ruční nastavení parametrů |
| Analogový vstup | napěťový 0-5 V nebo proudový 4-20 mA (volba pomocí propojek) |
| Číslicový vstup | RS485 (master) pro připojení alternativního snímače hladiny TSH22 |
| Výstupní napětí pro snímač | 12 V / max. 40 mA |
| Četnost měření | 5 měř./sec, v bateriovém režimu nastavitelná: 1 min, 10 min a 60 min |
| Tranzistorový výstup | otevřený NPN kolektor, Umax = 28 V DC, Imax = 300 mA |
| Napájecí napětí / proud | 5..28 V DC, proudový odběr typ do 0,1 A (pro 12 V) |
| Rozměry | 120 x 80 x 55 mm, 2 kabelové vývodky pro připojení Unap a relé |
| Krytí | IP66 |
