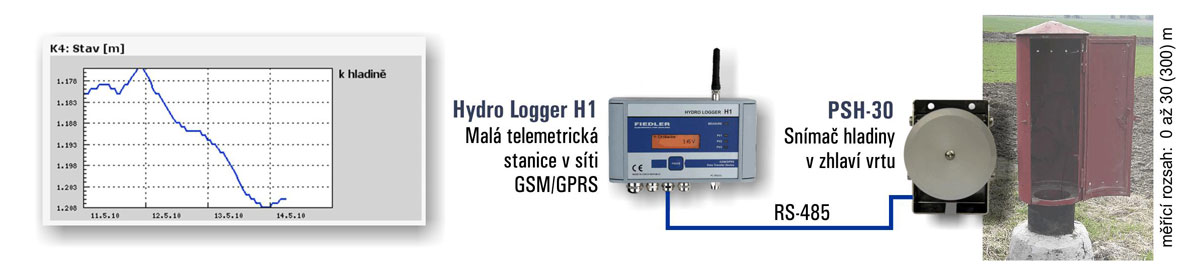

PSH-30 měří výšku hladiny a teplotu těla hladinoměru, která může s určitým zpožděním odpovídat teplotě v místě měření. Hladinoměr dosahuje díky moderní metodě měření rozlišení snímače 1 mm při prakticky neomezeném měřícím rozsahu. Umožňuje měřit kolísání hladiny v rozsahu až 30 m. Ze snímače vede jen jeden kabel, kterým se snímač připojuje k rozhraní RS485 jednotky H3 nebo k Hydro Loggeru H1.
Svislý pohyb plováku se pomocí nerezového lanka s protizávažím převádí na natáčení kladky hladinoměru. Tento rotační pohyb je bezkontaktně snímán pomocí speciálního magnetického snímače a dále zpracováván vestavěným mikroprocesorem. Touto moderní metodou bylo možno dosáhnou rozlišení snímače 1 mm při prakticky neomezeném měřícím rozsahu. Hladinoměr PSH-30 umožňuje měřit kolísání hladiny v rozsahu až 30 m.
Vysoké provozní spolehlivosti hladinoměru i v trvale vlhkém prostředí šachet a vrtů bylo dosaženo použitím nerezového ložiska pro pevné a stabilní uložení kladky a zalitím elektronických obvodů včetně vlastního magnetického snímače do vodě odolné hmoty. Z hladinoměru tak vede jen jeden kabel, kterým se hladinoměr připojuje k rozhraní RS485 jednotek H3, Q2, H7 nebo k Hydro Loggeru H1.

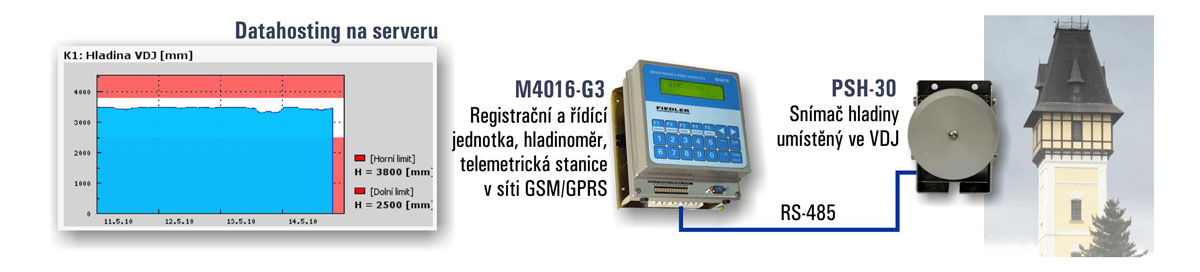

Zjištěná výška hladiny je prostřednictvím komunikačního protokolu FINET předávána do připojené registrační jednotky, ve které je v pravidelných intervalech ukládána do datové paměti a zároveň i průběžně zobrazována na displeji jednotky. Pomocí klávesnice připojené jednotky se provádí i nastavení požadované hladiny při instalaci hladinoměru.
Součástí dodávky hladinoměru je také univerzální nerezový držák, který dovoluje nastavit svislost kladky a má montážní otvory pro uchycení k pracovní desce, na stěnu nebo na trubkový výložník pomocí třmenů. Záchytný třmen na držáku zajišťuje lanko s plovákem a protizávažím.
| Technické parametry | PSH-30 - Plovákový kontinuální hladinoměr |
|---|---|
| Měřící rozsah | 0 ... 30,000 m (0 ... 300,00 m) |
| Rozlišení | 1 mm (1 cm) |
| Paměť poslední hodnoty | poslední změřená výška hladiny je uložena v paměti snímače i po vypnutí napájecího napětí |
| Komunikační rozhraní | RS485, protokol FINET |
| Měřené veličiny | výška hladiny, teplota snímače |
| Kalibrace hladiny | z připojené záznamové jednotky H3 nebo H1 |
| Zobrazení aktuální měřené hladiny | na displeji připojené jednotky |
| Velikost napájecího napětí | 6 ... 14 V DC |
| Proudová spotřeba | 30 uA v klidovém stavu, 10 mA při komunikaci |
| Krytí | IP66 |
| Rozměry | průměr kladky 88 mm, nerezový držák 76 x 60 x 110 mm |
| Pracovní teplotní rozsah | -30 °C až +60 °C |
| Hmotnost snímače | 700 g včetně nerezového držáku |
| Rozměry plováku | průměr 70 mm, výška 250 mm |
| Materiál plováku | Hostalen, protizávaží nerezová ocel |
| Hmotnost plováku | 540 g plovák, 120 g protizávaží |
| Dodávané pracovní lanko | nerezová ocel o průměru 1 mm, délka 15 m |
