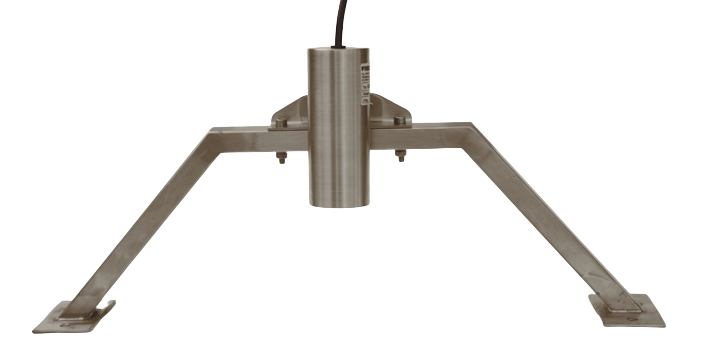

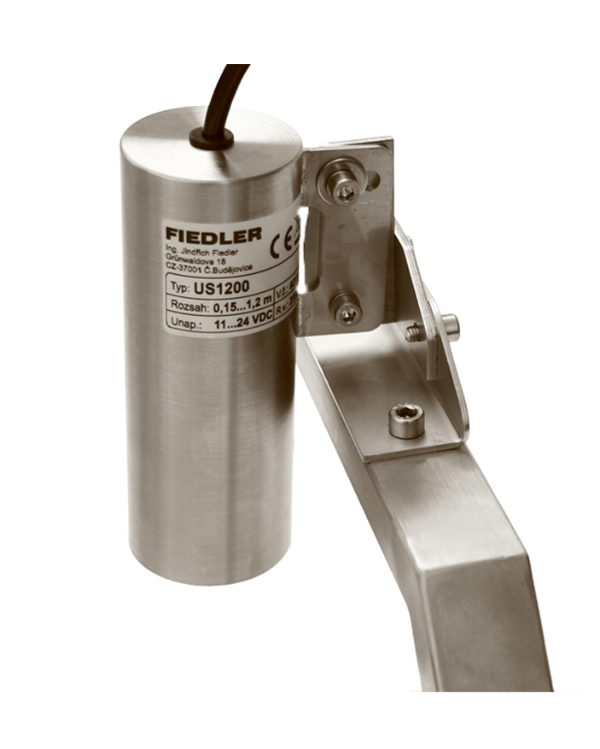

Ultrazvukové snímače typu US1200, US3200 a US4200 měří výšku hladiny a teplotu vzduchu. Jsou založeny na principu měření časové prodlevy mezi vyslaným a přijatým odraženým ultrazvukovým impulsem s korekcí na základě teploty.
Hladinoměry se dodávají ve třech rozsazích podle požadované měřené vzdálenosti od 1,2 m (US1200) do 4,2 m (US4200).

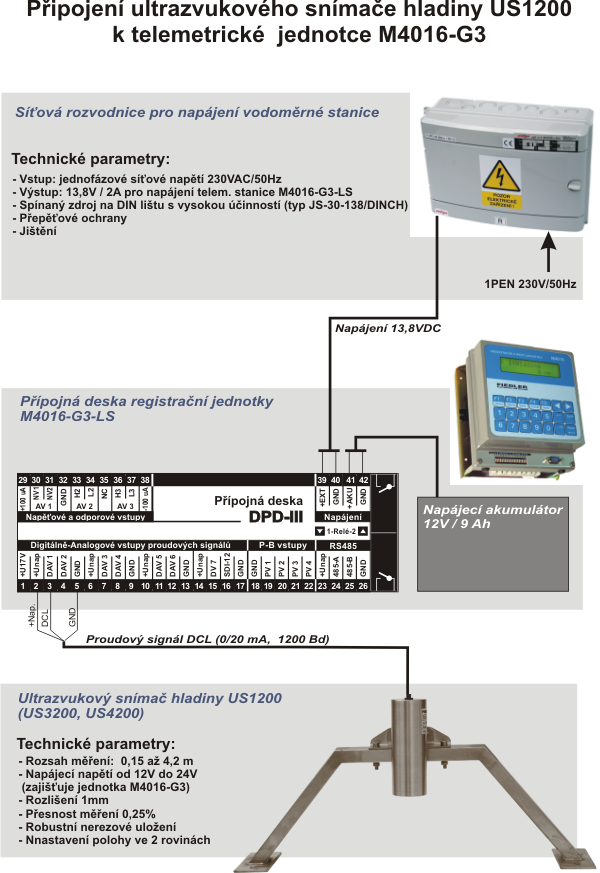

Výstupní signálový vodič DCL (Digital Current Loop) umožňuje snímače připojit k jednotkám. Proudový signál DCL je odolný proti okolnímu rušení a lze jej proto s výhodou použít u rozsáhlejších systému měření (čistírny odpadních vod). U přenosných zařízení se často ultrazvukové snímače připojují k záznamové jednotce pomocí rozebíratelného konektoru s vysokým krytím IP67.
Ve verzích US1200/RK až US4200/RK je tělo snímače opatřeno robustním plastovým lamelovým radiačním krytem, který snižuje chybu měření způsobenou rozdílnou teplotou sluncem ozářeného snímače a teplotou vzduchu pod snímačem. Snímače tohoto typu jsou vhodné například pro monitorování malých říčních toků nebo výšky sněhové pokrývky.
| Technické parametry | US1200, US3200, US4200 - Ultrazvukové hladinoměry |
|---|---|
| Měřící rozsah snímače US1200 (/RK) | 0,15 m až 1,2 m |
| Měřící rozsah snímače US3200 (/RK) | 0,25 m až 3,0 m |
| Měřící rozsah snímače US4200 (/RK) | 0,35 m až 4,2 m |
| Přesnost měření | <0,2 % z rozsahu ±1 mm |
| Rozlišení | 1 mm |
| Výstup dat | RS485 - protokoly FINET nebo Modbus RTU, digitální proudová smyčka DCL - 1200 Bd, 0/20 mA |
| Komunikační adresa (default) | 5 |
| Měřící kanály | K1 - hladina (mm), K2 - teplota vzduchu (°C) |
| Napájecí napětí | 10 až 24 V DC, proudový odběr max. 20 mA |
| Pracovní teplotní rozsah | -20 až +60 °C |
| Materiál pouzdra | nerezová ocel |
| Rozměry | průměr 50 mm, délka 110 mm |
| Hmotnost | 750 g (včetně 2 m PUR kabelu) |
| Krytí | IP67 |
