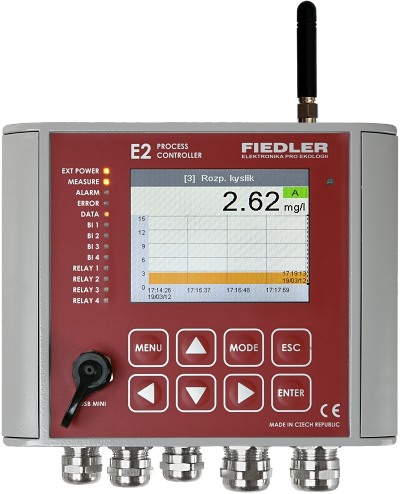

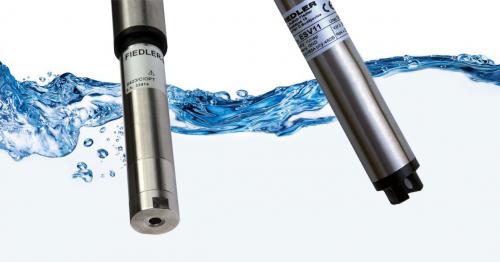

Process Controller E2 je řídící jednotka - datalogger určený pro číselné i grafické zobrazení a záznam dat. Tato data získává z připojených snímačů rozpuštěného kyslíku, pH, REDOX potenciálu, zákalu, vodivosti, ISE, teploty. Zároveň provádí kalibrace těchto snímačů a řídí napojené technologie pomocí interních relé a proudových výstupů 4-20 mA.
Dvoukanálové provedení umožňuje současné připojení snímačů dvou stejných nebo rozdílných veličin a tím snižuje pořizovací cenu za měřící bod.
Změřené hodnoty jsou průběžně ukládány do interní paměti kontroléru a lze je předávat na server prostřednictvím interního GPRS modulu (verze E2-G). Velký dotykový displej a hmatníková klávesnice přispívají ke snadnému a intuitivnímu ovládání jednotky. Napomáhá tomu i přehledné ovládací MENU v několika jazykových mutacích. Robustní provedení kovové skříně s vysokým krytím IP67 a řada autodiagnostických procedur přispívá k vysoké provozní spolehlivosti této univerzální jednotky. Jednotka rovněž umožňuje i připojení dvou nezávislých elektrochemických snímačů.
| Technické parametry | E2 - Kalibrační a řídící jednotka pro vodárenství |
|---|---|
| Počet měřících kanálů | 1 až 2 hlavní veličiny (pH, rozpuštěný kyslík, redox, vodivost, ISE) + teploty |
| Kapacita datové paměti | více než roční záznam, cyklické rolování |
| Displej | RGB, velikost 3,5”, rozlišení 320x240 px., řízené podsvětlení |
| Klávesnice | 8 hmatníků, mechanická odezva stisku |
| Binární vstupy | 4 vstupy, aktivní stav-sepnutí s GND (OK, kontakt) |
| Binární výstupy | 2x relé 250 V, 4A; 2x polov. relé 0/12 VDC, 2A |
| Analogové výstupy | 2 aktivní galvanicky oddělené výst. 4-20 mA |
| Volitelný systém napájení | 12-24 VDC nebo 180-250 VAC/50 Hz |
| Doba provozu z interního dobíjeného akumulátoru | > 5 hod |
| Řízené napájení připojených snímačů | 2 sekce, 6 až 18 V DC |
| Autodiagnostika | proud ze zdroje a proud odebíraný snímači, napájecí napětí,teplota a rel. vlhkost uvnitř přístroje,... |
| Hodiny reálného času | průběžná synchronizace přes GPRS |
| GSM modem | Quad-band 850/900/1800/1900MHz (E2/G) |
| Pracovní teplotní rozsah | - 20 až + 60 °C |
| Rozměry (v x š x h) | 130 x 160 x 85 mm |
| Hmotnost | 1480 g včetně záložní Li-Ion baterie |
| Krytí | IP67, robustní kovový odlitek |
Univerzální multikanálová a záznamová jednotka pro sběr dat a řízení s technologií GSM/GPRS (WiFi) Data Logger. Jednotka je vhodná nejen pro monitorování a řízení vodárenských zařízení (vodojemy, čerpací stanice, předávací či měřící šachty, úpravny vody, čistírny vod), ale i pro sledování životního prostředí. Od jednotky lze očekávat vysokou spolehlivost, přesnost měření, nízkou proudovou spotřebu a automatické předávání změřených dat do databáze na server.
