Telemetrická stanice pro vodárenství a LVS

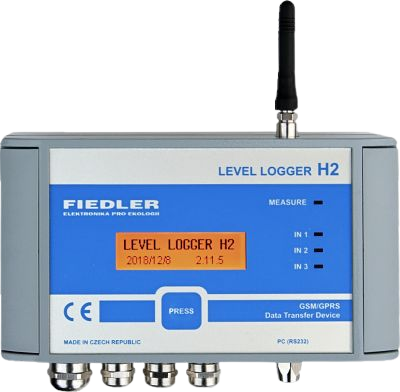

H2 – Level Logger

Level Logger H2 byl navržen pro sledování hladiny a průtoku v otevřených tocích a pro monitorování dešťových srážek při výstavbě lokálních varovných systémů (LVS).   Přístroj přes GSM/GPRS+SMS modem v pravidelných intervalech předává změřená data do databáze na server a v případě mimořádné situace rozesílá varovné SMS aktivované limitním či gradientním alarmem stoupající hladiny nebo překročením klouzavého součtu srážek za nastavený časový interval.

  • 8 kanálová telemetrická stanice specializovaná na měření hladin a dešťových srážek
  • Možnost výpočtu srážek pomocí koeficientů dynamicky zkalibrovaného srážkoměru
  • Proudové vstupy pro snímače tlaků a hladin ve VDJ a ČS.
  • Binární vstupy (zatopení, narušení objektu)
  • GSM/GPRS přenosy dat na server
  • Integrovaný systém varovných SMS zpráv
  • Provoz z vlastní baterie až 5 let, vstup pro externí napájení 12 V DC
  • Parametry konfigurovatelné přes internet
  • Robustní kovové pouzdro s krytím IP67
  • Nízké provozní náklady dané možností používat běžné kreditní SIM karty

Popis

Level Logger H2 využívá datahosting zřízený na serveru výrobce. Uživatel tak nemusí zřizovat vlastní server ani zajišťovat jeho provoz a údržbu. Oprávněným uživatelům jsou data uložená na serveru kdykoliv přístupná přes standardní webový prohlížeč. Server kromě grafické a tabulkové vizualizace umožňuje také statistické výpočty bilančních průtoků, vyhledávání mezních hodnot, exporty dat v několika formátech a další funkce.

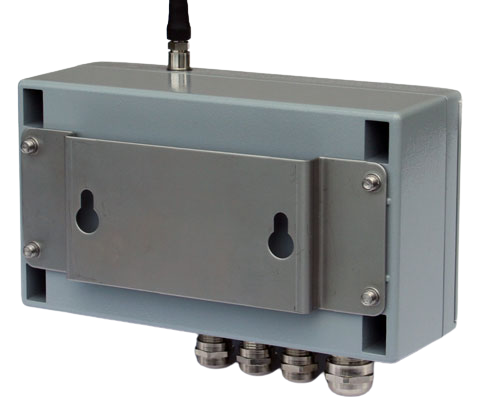

Součástí dodávky Level Loggeru H2 je nerezový držák pro uchycení dataloggeru na stěnu a GSM prutová anténa. Pro instalaci přístroje do podzemních šachet a do míst se slabým signálem je k dispozici několik GSM antén s odstupňovaných ziskem. U dodavatele lze objednat i prodlužovací kabel k anténě.

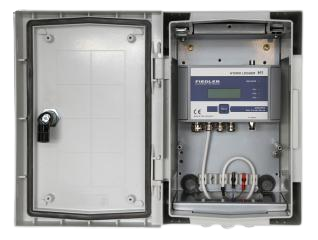

Použití

  • Hladinoměry, sledování stavu řek a potoků
  • Sledování okamžitých a maximálních kulminiací vodních toků
  • Kontinuální sledování hladin v měrných šachtách a ve vodojemech
  • Výstavba sítí dešťoměrných a limnigrafických stanic s možností rozesílání varovných SMS

Technické specifikace

Technické parametry H1 - HydroLogger
Počet analogových vstupů 2 proudové vstupy (0)4-20 mA
Počet pulsních vstupů 2 rychlé pulsní vstupy PV1, PV2, 2 pomalé pulsní vstupy PV3, PV4
Počet binárních vstupů nepoužité vstupy PV1 až PV4
Rozhraní RS-485 1x pro připojení čidel a senzorů, protokol FINET
Počet záznamových kanálů 8 analogových (A), 8 binárních (B), 8 kontrolních (C), 1 textový
Interval archivace nastavitelný v rozsahu 1 minuta až 1 den samostatně pro A kanály
Kapacita datové paměti 2MB Flash, záznam až 300 000 hodnot, cyklické rolování
Korekce reálného času automatická ze serveru
Napájecí baterie Lithiová baterie SAFT LSH20 3,6 V
Externí napájecí napětí 8-15 V DC, klidový proud 50 uA
Doba provozu až 5 roků bez výměny baterie
GSM/GPRS modul GPRS Calss 12, sloty: 4Rx / 4Tx
GSM anténa v ceně stanice prutová 1dB, konektor FME
Interní senzor relativní vlhkost a teplota
Rozhraní pro připojení PC RS-232, konektor M8
Pracovní teplota -20 °C až +50 °C
Materiál pouzdra Al slitina a plast
Rozměry (š x v x h) 160 x 90 x 60 mm (bez GSM a kabel. vývodek)
Hmotnost 1,1 kg včetně nerezového držáku a baterie
Krytí IP67
