Sestava pro měření průtoku se skládá z telemetrické jednotky Q2/KDO nebo Q2-G/KDO, senzoru rychlosti proudění a ze snímače výšky hladiny měřeného média.

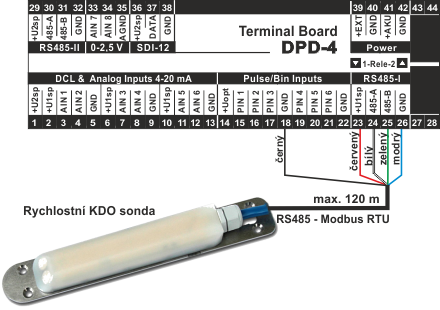

Inteligentní KDO senzor rychlosti proudění pracuje na Dopplerově principu a dodává se v mechanickém provedení pro montáž na dno žlabu enbo do stěny potrubí. Senzor vysílá pod úhlem 45° do měřeného média sérii ultrazvukových pulsů a rychlost proudění vyhodnocuje na základě měření frekvenčního posunu signálu odraženého od částic unášených tokem. Tato měřící metoda umožňuje měřit i rychlost zpětného proudění a je použitelná až do maximální rychlosti 6 m/sec. Součástí snímače je kabel o délce 10 m, po kterém je senzor napájen z jednotky Q2/KDO a po kterém také probíhá datová komunikace přes rozhraní RS485. V případě potřeby lze tento kabel prodloužit až na maximální vzdálenost 500 m.
Při měření průtoků v otevřených korytech je vedle rychlosti proudění také nutné měřit výšku hladiny. Snímání výšky hladiny může zajistit např. ultrazvuková sonda US1200 instalovaná nad hladinou nebo lze dodat KDO senzor obsahující vlastní hydrostatický snímač. Komunikace mezi sondou US1200 a registrační jednotkou Q2/KDO probíhá rovněž po sběrnici RS485.

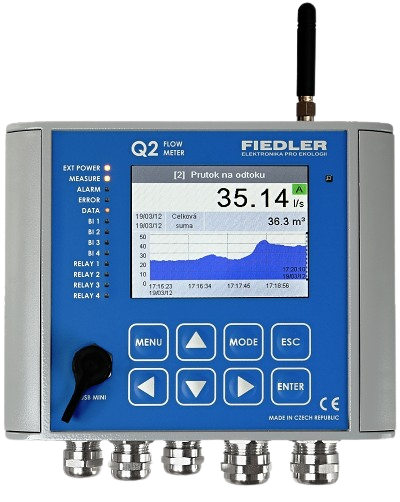

Vyhodnocovací jednotka Q2/KDO na základě signálu o rychlosti proudění a výšce hladiny pomocí nadefinovaného příčného profilu průběžně počítá okamžitý i kumulovaný průtok a provádí jejich archivaci.
| Technické parametry | Q2/KDO - Rychlostní průtokoměr |
|---|---|
| Skladovací teplota | 0 °C až +60 °C |
| Maximální pracovní tlak | 1 bar (až 10 bar po dohodě s výrobcem) |
| Princip měření | metoda měření rychlosti založená na Dopplerově efektu |
| Měřící frekvence | 1 MHz - senzor pro volné hladiny, 750 kHz - senzor do potrubí |
| Teplotní korekce šíření rychlosti zvuku v měřené kapalině | manuální nebo automatická |
| Princip měření výšky hladiny | hydrostatický snímač (jen u senzoru pro volné hladiny) |
| Napájecí napětí senzoru | 10 - 16 V z registrační jednotky Q2/KDO |
| Proudová spotřeba | 110 mA |
| Komunikační rozhraní | RS485, max. délka propojovacího kabelu 100 m |
| Krytí snímače | IP68 |
| Pracovní a skladovací teplota | od -20 °C do +50 °C / od -30 °C do +70 °C |
| Pracovní tlak | max. 4 bar (kombinovaný senzor se snímačem tlaku - max. 1 bar) |
| Standardní délka kabelu | 30 m (další kabely na vyžádání) |
| Materiál snímače | polyuretan, nerezavějící ocel 1,4571, PVDF, PA |
| Měření rychlosti proudění | měřící rozsah: -6,0 m/s až +6,0 m/s; přesnost měření: ±1% z měřícího rozsahu; šířka ultrazvukového paprsku: ± 5 stupňů |
| Měření teploty | měřící rozsah: 0 až 3,50 m; přesnost měření: ± 0,5 °C |
| Hydrostatické měření hladiny | měřící rozsah: 0 až 3,50 m; posun nuly: max. 0,75% z rozsahu (0-50 °C) |
| Konstrukční řešení senzoru | senzor pro volné hladiny je uzpůsobený pro instalaci na dně kanálů |
