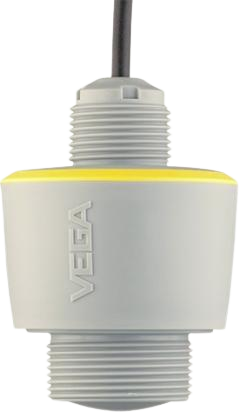

VEGAPULS C 21 je velmi přesný radarový snímač výšky hladiny určený jako kvalitativně vyšší náhrada ultrazvukových snímačů především ve vodárenství a při měření množství vypouštěných odpadních vod. Proti zaplavení odolné pouzdření snímače s krytím IP68 zajišťuje jeho dlouhodobě bezúdržbový provoz.
Snímač vysílá prostřednictvím anténního systému frekvenčně modulovaný radarový signál. Frekvence signálu se mění pilovitě. Vyslaný signál odražený od média je přijímám anténou jako echo se změněnou frekvencí. Změna frekvence je proporcionální k měřené vzdálenosti.
| Technické parametry | VEGAPULS C 11 - Radarový snímač hladiny |
|---|---|
| Max. měřící rozsah | 15 m (doporučený do 10 m) |
| Procesní připojení | závitové připojení (G1½ / G1, 1½ NPT / 1 NPT, R1½ / R1) |
| Procesní teplota | -40...60 °C |
| Procesní tlak | -1...3 bar (-100...300 kPa) |
| Přesnost | ±2 mm |
| Frekvence | 80 GHz |
| Vyzařovací úhel | 8° |
| Smáčené části | PVDF |
| Těsnění | FKM |
| Stupeň krytí | IP66/IP68 (3 bar) |
| Výstupní signál | 4...20 mA / HART (Modbus nebo SDI-12) |
| Okolní teplota | -40...+60 °C |
| Napájecí napětí | 12...36 V DC |
| Doba náběhu | <15 s při proudu ≤ 3,6 mA |
| Připojovací PVC kabel | délka 5 m, průměr 8 mm |
| Připojení | integrovaný Bluetooth 5.0 modul pro snadnou parametrizaci přes aplikaci v mobilním telefonu (typ. dosah 25 m) |
VEGAPULS C 23 je velmi přesný radarový snímač výšky hladiny s měřícím rozsahemn až 30 m vhodný pro vodárenské a průmyslové aplikace.
Zobrazit
Mezi hlavní přednosti radarových hladinoměrů PiloTREK W-200 patří především vysoká přesnost měření hladiny až ±2 mm s prakticky nulovou mrtvou zónou, úzký vyzařovací úhel a malé rozměry antény, s čímž souvisí i snadná instalace. Technologie 80 GHz umožňuje spolehlivé měření i v náročných podmínkách, například při výskytu páry nad hladinou nebo u kapalin s plynovým polštářem. Hladinoměr využívá technologii FMCW (Frequency Modulated Continuous Wave) a umožňuje měření hladiny, vzdálenosti, objemu, hmotnosti a průtoku v otevřených kanálech. Konfiguraci hladinoměru lze provádět pomocí servisního rozhraní a HART komunikace, případně pomocí Bluetooth® a aplikace MobileEView.
Zobrazit
VEGAPULS C 11 je levný radarový snímač výšky hladiny určený jako kvalitativně vyšší náhrada ultrazvukových snímačů především ve vodárenství a při čištění odpadních vod. Proti zaplavení odolné pouzdření snímače s krytím IP68 zajišťuje jeho dlouhodobě bezúdržbový provoz.
