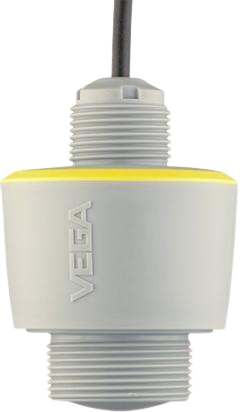

VEGAPULS C 11 je levný radarový snímač výšky hladiny určený jako kvalitativně vyšší náhrada ultrazvukových snímačů především ve vodárenství a při čištění odpadních vod. Proti zaplavení odolné pouzdření snímače s krytím IP68 zajišťuje jeho dlouhodobě bezúdržbový provoz.
Radarový snímač hladiny vysílá prostřednictvím anténního systému frekvenčně modulovaný radarový signál. Frekvence signálu se mění pilovitě. Vyslaný signál odražený od média je přijímán anténou jako echo se změněnou frekvencí. Změna frekvence je proporcionální k měřené vzdálenosti.
| Technické parametry | VEGAPULS C 11 - Radarový snímač hladiny |
|---|---|
| Max. měřící rozsah | 8 m (doporučený do 5 m) |
| Procesní připojení | závitové připojení (G1½ / G1, 1½ NPT / 1 NPT, R1½ / R1) |
| Procesní teplota | -40...60 °C |
| Procesní tlak | -1...3 bar (-100...300 kPa) |
| Přesnost | ±5 mm |
| Frekvence | 80 GHz |
| Vyzařovací úhel | 8° |
| Smáčené části | PVDF |
| Těsnění | FKM |
| Stupeň krytí | IP66/IP68 (3 bar) |
| Výstupní signál | 4...20 mA |
| Okolní teplota | -40...+60 °C |
| Napájecí napětí | 12...36 V DC |
| Doba náběhu | <15 s |
| Připojovací PVC kabel | délka 10 m, průměr 8 mm |
| Připojení | integrovaný Bluetooth 5.0 modul pro snadnou parametrizaci přes aplikaci v mobilním telefonu (typ. dosah 25 m) |
