Externí vstupně-výstupní modul DV2 rozšiřuje počet binárních vstupů a releových výstupů. Ke stanici H3 je možné připojit přes rozhraní RS485 až dvě vstupně-výstupní jednotky DV2. K jednotkám řady H3 a H7 je možné připojit až 10 modulů DV2.

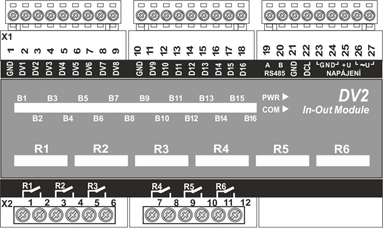

Modul DV2 obsahuje 16 binárních vstupů spínaných proti zemní svorce a 6 reléových výstupů. Sepnutí binárního vstupu stejně jako sepnutí spínacího kontaktu relé je signalizováno rozsvícením příslušné LED diody.
Úprava parametrů výstupů a binárních vstupů se provádí v připojené jednotce H3. Jednou z přednastavených funkcí jednotky H3 je i přímá podpora záskoků čerpadel při poruše některého z nich a jejich pravidelného střídání.
Na rozdíl od binárních vstupů na přípojné desce jednotky H3 se u vstupů DV2 nejedná o kombinované vstupy pulsně-binární, nelze tedy na ně připojit výstup např. z pulsního vodoměru.
| Technické parametry | DV2 - Modul binárních vstupů a výstupů |
|---|---|
| Binární vstupy | 6 relé, spínací kontakt 230 VAC / 5 A; neinduktivní zátěž |
| RS485 | Kanály K1, K2 na RS485; protokol MODBUS RTU nebo FINET |
| Kom. adresa | 0 + switch na desce (1 až 15) |
| Napájecí napětí | 10 až 26 V DC / I < 250 mA |
| Teplotní rozsah | -25 °C až +60 °C |
| Rozměry/IP | 109 x 160 x 58 mm / IP 20 (šířka 9 modulů, DIN lišta) |
