Převodníky AIM600 a AIM615 charakterizuje především vysoká přesnost měření daná použitým 24bitovým převodníkem, dále nízká vlastní proudová spotřeba, napájecí napětí přizpůsobené i pro napájení z akumulátoru 12 V, galvanické oddělení vstupů od napájecího napětí i od komunikační linky RS485 a v neposlední řadě také vysoká spolehlivost provozu bez mechanických nastavovacích prvků.

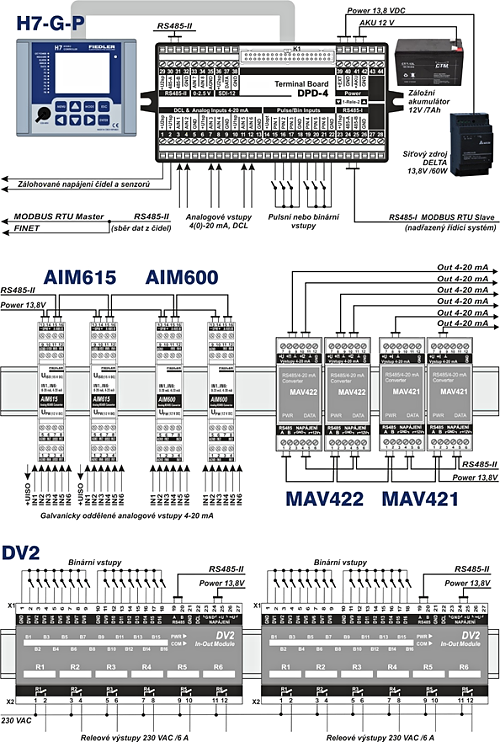

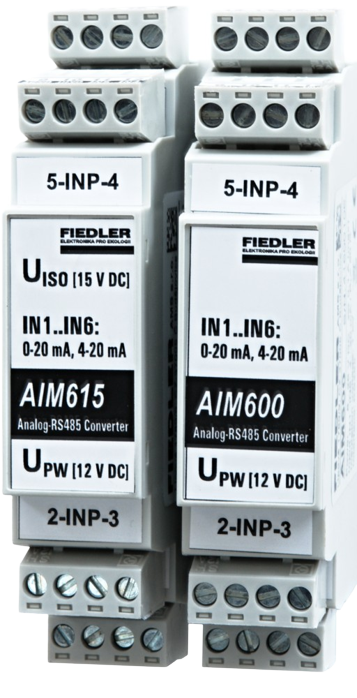

Měřící moduly slouží pro převod až 6proudových signálů 0 - 20 mA nebo 4 - 20 mA na datový výstup RS485 pod protokolem Finet nebo Modbus RTU.
Modul AIM615 obsahuje galvanicky oddělený zdroj napájecího napětí UISO o velikosti 15 V DC, určený pro napájení připojených měřících čidel a snímačů.
Modul AIM600 dovoluje připojení pouze aktivních proudových signálů napájených z jiného zdroje napětí.
| Technické parametry | AIM600 | AIM615 |
|---|---|---|
| Vstupy | IN1 až IN6, měřící rozsah 4(0) - 20 mA | IN1 až IN6, měřící rozsah 4(0) - 20 mA |
| Chyba měření | < ±0,05 % z rozsahu, přesný 24 bitový převodník | < ±0,05 % z rozsahu, přesný 24 bitový převodník |
| Doba měření | < 0.3 s / 1 měřící kanál | < 0.3 s / 1 měřící kanál |
| Vstupní odpor | 50 Ω | 50 Ω |
| Výstup RS485 | Kanály K1 až K6 na RS485 pod protokolem FINET (MODBUS RTU) | Kanály K1 až K6 na RS485 pod protokolem FINET (MODBUS RTU) |
| Kom. adresa | 60 + switch na desce (0 až 15) | 60 + switch na desce (0 až 15) |
| Měřící rozsah | 0 až 100 % [-] z rozsahu 0(4)-20 mA, formát float (10000=100%) | 0 až 100 % [-] z rozsahu 0(4)-20 mA, formát float (10000=100%) |
| Napájecí napětí | 6 až 26 V DC / I < 15 mA | 11 až 13 V DC / I < 180 mA |
| Výstup UISO | - | 15 VDC /galv. oddělení 1000 V |
| Teplotní rozsah | -25 °C až +60 °C | -25 °C až +60 °C |

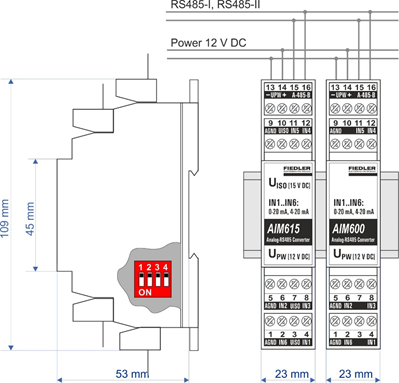

| Rozměry/IP | 109 x 23 x 57 mm / IP 20 (šířka 1 modul/DIN lišta) | 109 x 23 x 57 mm / IP 20 (šířka 1 modul/DIN lišta) |
Galvanicky oddělený rozbočovač pulsů OPTO3 má jeden pulsní vstup pro připojení signálu od snímače vodoměru nebo elektroměru a tři vzájemně galvanicky oddělené pulsní výstupy.
Zobrazit
Externí vstupně-výstupní modul DV2 rozšiřuje počet binárních vstupů a releových výstupů. Ke stanici H3 je možné připojit přes rozhraní RS485 až dvě vstupně-výstupní jednotky DV2. K jednotkám řady H3 a H7 je možné připojit až 10 modulů DV2.
Zobrazit
B3OK převádí tři binární výstupy přístrojů ISCO na vstupy telemetrických jednotek FIEDLER (H1, H3 a další). Umožňuje jednoduché a bezpečné připojení ISCO zařízení k záznamovým a řídicím systémům bez nutnosti dalších modulů.
Zobrazit
Externí moduly MAV421 a MAV422 jsou převodníky RS485 pod protokolem FINET na galvanicky oddělené aktivní proudové výstupy 4 - 20 mA nebo 0 - 20 mA. Modul MAV421 má 1proudový výstup I1, modul MAV422 má 2proudové výstupy I1 a I2.
