Zobrazovací modul H520-B je určen pro orientační zobrazení výšky hladiny. Modul neobsahuje žádný snímač hladiny, pouze zobrazuje přijatou informaci o hladině z připojeného řídícího systému po sběrnici RS485.

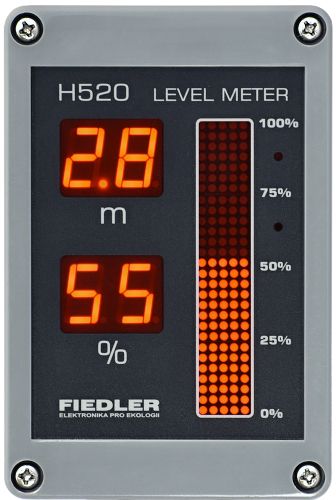

Modul H520-B obsahuje dva LED displeje a podrobný bargraf pro rychlou a přehlednou vizualizaci zobrazované výšky hladiny. Vedle absolutní výšky hladiny modul zobrazuje i procentuální výšku hladiny.
Integrovaný tranzistorový spínač s otevřeným kolektorem může ovládat pomocí nastavených mezních hodnot připojené vnější relé nebo výstražnou světelnou či zvukovou signalizaci.
Elektronika hladinoměru H520-B je celá zabudovaná do víčka krabičky o rozměrech 80 x 120 x 15 mm. Hladinoměr lze proto upevnit na čelní panel rozvaděče či palubní desku vozidla i bez spodního dílu krabičky.
Zobrazovací modul H520-B nemá vlastní napájecí baterii a proto vyžaduje přivedení externího napájecího napětí v rozsahu 8 až 28 V DC / 0,15 A.
| Technické parametry | H520-B - Zobrazovací modul výšky hladiny |
|---|---|
| Displej | dvojitý dvouciferný LED displej o výšce 15 mm, bargraf s krokem 3,5% |
| Rozlišení zobrazené hladiny | 0,1 m v rozsahu měření do 10 m, 1 m pro rozsah měření větší než 10 m |
| Řídící signál | RS485, protokol ModBus RTU slave; 19200 Bd |
| Kom. adresa | 15 (volitelně pomocí přepínačů na desce: 16, 17, 18) |
| Tranzistorový výstup | otevřený kolektor, Umax = 28 V DC, Imax = 300 mA |
| Napájecí napětí/proud | 8..28 V DC, proudový odběr max 0,15 A (pro 12V) |
| Pracovní teplota | -30 °C až +60 °C |
| Rozměry (š x v x h) | 120 x 80 x 55 mm, 2 kabelové vývodky M12 na spodní straně krabičky |
| Hmotnost | 180 g |
| Materiál krabičky | polykarbonát |
| Krytí | IP66 |
