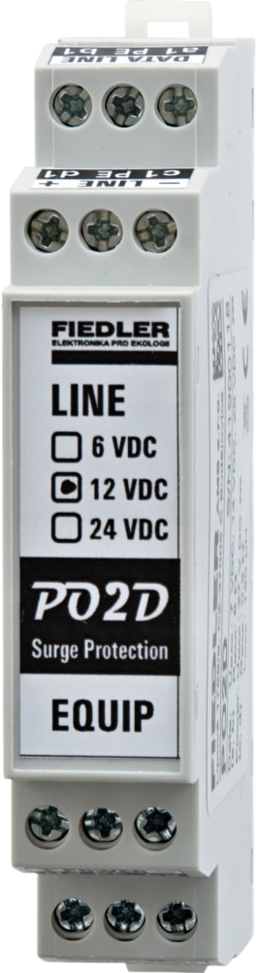

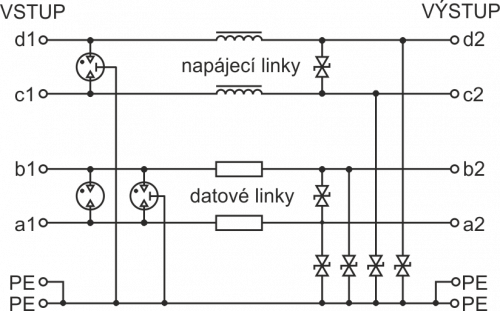

Jedná se o kombinovanou dvoustupňovou přepěťovou ochranu dvoužilové signálové linky a napájecího vedení.

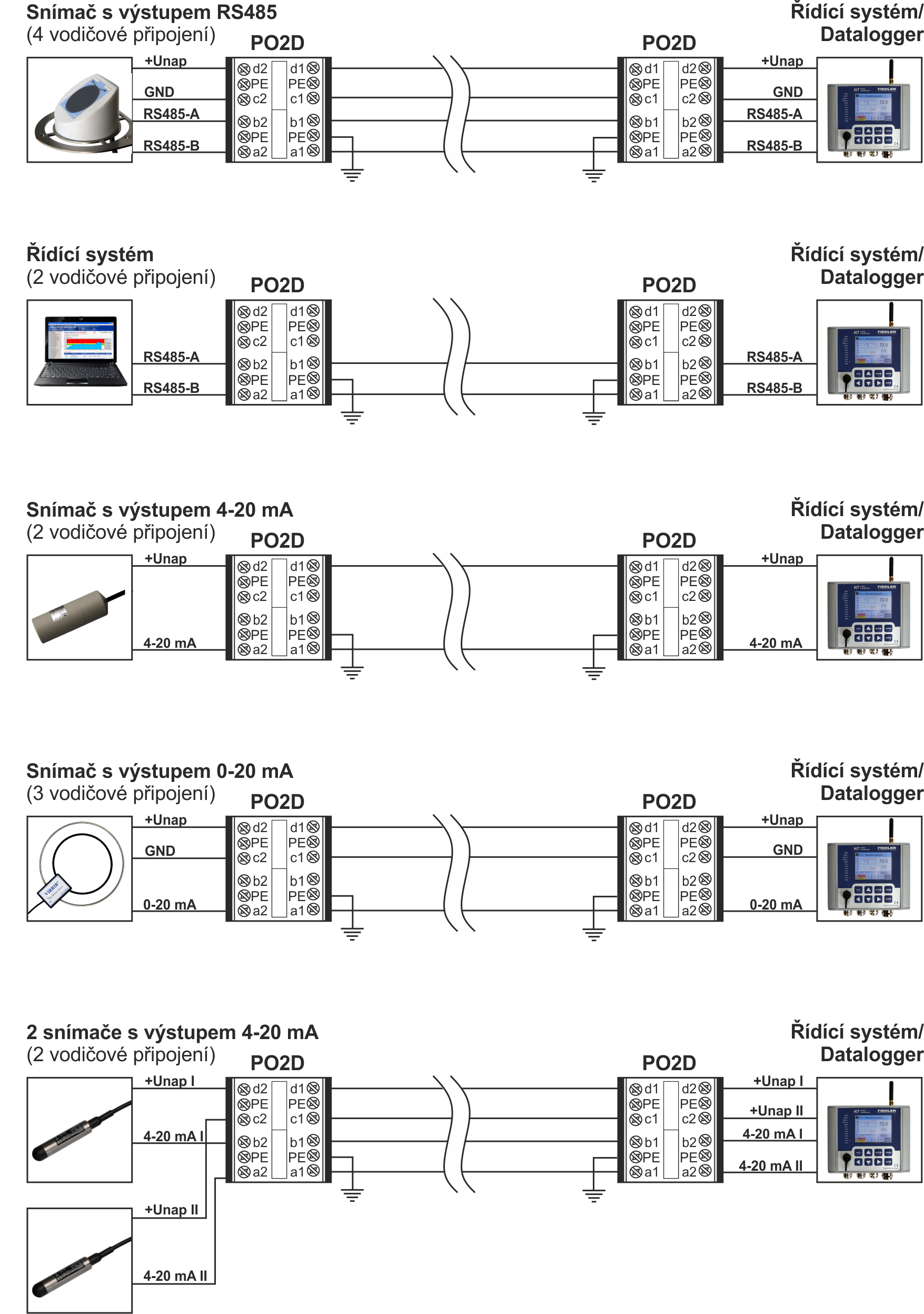

Kombinovaná přepěťová ochrana PO2D je vhodná především pro ochranu datových linek RS485 nebo signálových linek 4 - 20 mA, dále pro ochranu přes pulsním podélným přepětím mezi vstupními svorkami (a, b, c, d) a ochranou zemí (PE) či pro ochranu proti příčnému přepětí mezi jednotlivými svorkami (a - b, c - d).
| Technické parametry | LINE 6 V | LINE 12 V | LINE 24 V |
|---|---|---|---|
| Jmenovité napětí napájecí linky | - | 12 V DC | - |
| Jmenovité napětí datové linky | 6 V DC | 12 V DC | 24 V DC |
| Nejvyšší trvalé provozní napětí datové linky | 7,4 V DC | 14,8 V DC | 26,8 V DC |
| Jmenovitý zatěžovací proud datové linky | - | 0,5 A | - |
| Jmenovitý zatěžovací proud napájecí linky | - | 2,0 A | - |
| C2 jmenovitý výbojový proud (8/20 us) | - | 10 kA | - |
| C2 ochranná napěťová hladina linka-PE při In | 12 V | 25 V | 42 V |
| Doba odezvy | - | 1 ns | - |
| Sériová indukčnost na napájecí linku (c, d) | - | 100 µH | - |
| Sériová impedance na datovou linku (a, b) | - | 6,8 ohm | - |
| Průřez připojovacích vodičů | - | 2,5 mm2 | - |
| Provozní a skladovací teplota | - | -40 °C až +80 °C | - |
| Způsob montáže | - | DIN lišta 35 mm | - |
| Stupeň krytí | - | IP20 | - |
