Galvanicky oddělený rozbočovač pulsů OPTO3 má jeden pulsní vstup pro připojení signálu od snímače vodoměru nebo elektroměru a tři vzájemně galvanicky oddělené pulsní výstupy.

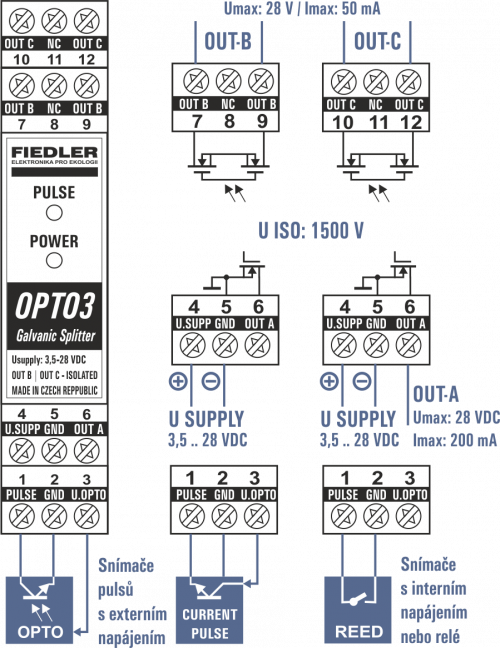

Ke vstupu INPUT lze připojit jak pulsní snímač s otevřeným kolektorem (OPTO), tak snímač s mechanickým nebo polovodičovým spínacím kontaktem (REED). Po přestavění propojky PR2, přístupné po sejmutí horního víčka přístroje, lze ke vstupu INPUT připojit i snímače s proudovým nebo napěťovým výstupem, které lze z přístroje i napájet.
Tři pulsní výstupy OUT-A, OUT-B a OUT-C mohou sloužit pro řízení technologie (dávkovácí čerpadla) nebo sběr dat (dataloggery, telemetrie). Z důvodu potlačení zemních smyček a pro zvýšení spolehlivého provozu jsou pulsní výstupy OUT-B a OUT-C galvanicky odělené jak vzájemně, tak i od napájecího napětí rozbočovače a pulsního výstupu OUT-A. Výstup OUT-A je otevřený kolektor a tvoří jej spínací tranzistor spojený se záporným pólem napájecího napětí. Výstupy OUT-B a OUT-C obsahují polovodičový spínací prvek bez polarity.
| Technické parametry | OPTO3 - Rozbočovač pulsního signálu |
|---|---|
| Vstup PULSE, PR2-A | aktivní stav = sepnutí vstupu PULSE se svorkou GND; Rmax: 1000 Ω; Imax: 1,5 mA |
| Vstup PULSE, PR2-B | aktivní stav = vstupní proud > 1,5 mA; Umin: 3.0 VDC; Umax: 28 VDC; hystereze: 0,2 mA |
| Četnost pulsů | max. 25 Hz; minimální doba trvání pulsu 20 ms (kratší pulsy jsou potlačeny) |
| Výstup OUT-A | tranzistorový spínač výstupu k záporné svorce napájecího napětí GND pro připojení dataloggeru, telemetrie nebo signalizačního obvodu; Umax: 28 VDC; Imax: 200 mA; Rmax: 100 mΩ |
| Výstup OUT-B | polovodičové obousměrné relé; Rmax: 10 Ω; Umax 28 VDC; Imax: 50 mA galvanické oddělení výstupu OUT-B od napájecího napětí a výstupu OUT-C, izolační napětí 1500 V |
| Výstup OUT-C | polovodičové obousměrné relé; Rmax: 10 Ω; Umax 28 VDC; Imax: 50 mA galvanické oddělení výstupu OUT-C od napájecího napětí a výstupu OUT-B, izolační napětí 1500 V |
| Externí napájecí napětí Usupply | 3,5 až 28 VDC, kladná napájecí svorka: U.SUPP, záporná napájecí svorka: GND |
| Proudová spotřeba: PR3-A | (signalizační diody zapnuté), klidový stav: max 3 mA; po dobu trvání pulsu: max 5 mA |
| Proudová spotřeba: PR3-B | (signalizační diody vypnuté), klidový stav: max 10 µA; po dobu trvání pulsu: max 2 mA |
| Napájecí napětí Uopto (napájení připojeného externího snímače pulsů) PR1-A | Uopto=Usupply |
| Napájecí napětí Uopto (napájení připojeného externího snímače pulsů) PR1-B | Uopto= 3,3 VDC / Imax: 25 mA |
| Připojovací svorky | šroubovací pro vodiče 0,15 až 2,5 mm2 |
| Mechanické rozměry (d x š x v) | 90 x 17,5 x 56,4 mm |
| Způsob montáže | DIN lišta 35 mm |
| Hmotnost | 75 g |
| Provozní a skladovací teplota | -30 °C až +80 °C |
| Stupeň krytí | IP20 |
