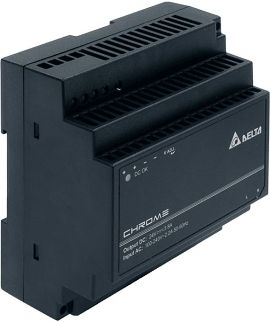

Napájecí zdroj DELTA 24V/100W

Síťový zdroj vyšší kvalitativní třídy je určený pro napájení měřících systémů a sestav požadujících napájecí napětí 24 V DC. Maximální proudové zatížení zdroje 3,8 A dovoluje realizovat i větší měřící sestavy nebo napájet topné sekce srážkoměru SR03/V.

Síťový zdroj 24V/100W



Bezpečnost a pracovní podmínky

Napájecí zdroj DELTA je zařízení třídy ochrany II. Zdroj proto nemá ochrannou svorku a ochrana před úrazem elektrickým proudem je zajištěna dvojitou izolací. To znamená, že není nutné žádné uzemnění, což má za následek nízký svodový proud.

Zdroj je schopen pracovat se vstupním napětím v širokém rozsahu  90-264 VAC a v širokém teplotním rozsahu od -25 ° C až do 71 ° C.

Zdroj je certifikován podle bezpečnostních standardů podle IEC / EN / UL 60950-1 Information Technology Equipment (ITE) a UL 508 Industrial Control Equipment (ICE). Zdroj také plně vyhovuje směrnici RoHS 2011/65 / EU o ochraně životního prostředí.

Poznámky k instalaci

Před připojováním nebo odpojováním zdroje je potřeba vypnout síťové napájecí napětí.

Pro dobré odvádění tepla je potřeba zajistit nad a pod zdrojem 50 mm volného prostoru a 25 mm vzdálenost od dalšího zařízení na DIN liště.

Nebezpečné napětí může být přítomno na vstupních svorkách ještě nejméně 5 minut po vypnutí síťového napájení.

Zdroj musí být instalován v zařízení s krytím minimálně IP54.

Základní technické parametry

Jednofázový zdroj na DIN lištu

Výstupní napětí: 24VDC

Výrobní tolerance výstupního napětí: ±2%

Regulace výstupního napětí: 20,0..24,48VDC

Výstupní proud: 3,8A

Výstupní výkon: 91,2W

Jmenovité vstupní napětí AC: 100..240VAC (90..264 VAC)

Proudový odběr při 230V AC: <1A

Účinnost při 230 VAC: >89 %

Integrované ochrany: Přetížení, zkrat, přepětí

MTBF: >500.000 hodin při 35°C (50% při 40°C)

Pracovní teplota: -25 °C až +71 °C

Hmotnost: 0,35kg

Rozměry (V x Š x H): 91 x 89,9 x 55,6mm

Izolační třída II, dvojitá izolace, SELV, ROHS
