Síťový zdroj vyšší kvalitativní třídy je vhodný pro napájení telemetrických a řídících jednotek typu H1 až H7, Q2, E2, M4016, M2001 a dalších měřících sestav s požadovaným napájecím napětím v rozsahu 12 až 14VDC.

Zdroj umožňuje přímé dobíjení ve stanici zabudovaného olověného  gelového bezúdržbového akumulátoru 12V do kapacity až 45Ah. Výstupní napětí zdroje je nastaveno na 13,8VDC a tato velikost napětí dovoluje připojit akumulátor ke zdroji trvale, aniž by hrozilo přebití akumulátoru.

Maximální proudové zatížení zdroje 3,9A dovoluje realizovat i větší měřící sestavy doplněné např. o elektrochemické měření či o vstupně-výstupní jednotky DV2 a další externí moduly připojené k jednomu napájecímu zdroji.

Bezpečnost a pracovní podmínky

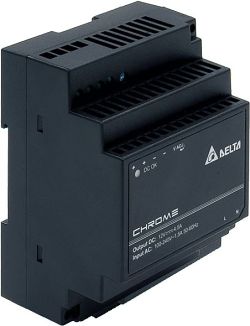

Napájecí zdroj DELTA je zařízení třídy ochrany II. Zdroj proto nemá ochrannou svorku a ochrana před úrazem elektrickým proudem je zajištěna dvojitou izolací. To znamená, že není nutné žádné uzemnění, což má za následek nízký svodový proud.

Zdroj je schopen pracovat se vstupním napětím v širokém rozsahu  90-264 VAC a v širokém teplotním rozsahu od -25 ° C až do 71 ° C.

Zdroj je certifikován podle bezpečnostních standardů podle IEC / EN / UL 60950-1 Information Technology Equipment (ITE) a UL 508 Industrial Control Equipment (ICE). Zdroj také plně vyhovuje směrnici RoHS 2011/65 / EU o ochraně životního prostředí.

Poznámky k instalaci

Před připojováním nebo odpojováním zdroje je potřeba vypnout síťové napájecí napětí.

Pro dobré odvádění tepla je potřeba zajistit nad a pod zdrojem 50 mm volného prostoru a 25 mm vzdálenost od dalšího zařízení na DIN liště.

Nebezpečné napětí může být přítomno na vstupních svorkách ještě nejméně 5 minut po vypnutí síťového napájení.

Zdroj musí být instalován v zařízení s krytím minimálně IP54.

Základní technické parametry

Jednofázový zdroj na DIN lištu

Výstupní napětí: 13,8VDC

Výrobní tolerance výstupního napětí: ±2%

Regulace výstupního napětí: 11,5..14,0VDC

Výstupní proud: 3,9A

Výstupní výkon: 54W

Jmenovité vstupní napětí AC: 100..240VAC (90..264VAC)

Proudový odběr při 230V AC: <1A

Účinnost při 230 VAC: >86 %

Integrované ochrany: Přetížení, zkrat, přepětí

MTBF: >500.000 hodin při 35°C (50% při 40°C)

Pracovní teplota: -25 °C až +71 °C

Hmotnost: 0,22kg

Rozměry (V x Š x H): 91 x 71 x 55,6mm

Izolační třída II, dvojitá izolace, SELV, ROHS
