Hydrostatické hladinoměry LMP307 a LMP307i



Ponorný tlakový hladinoměr slouží ke kontinuálnímu měření výšky hladiny. K telemetrickým jednotkám a k dataloggerům se snímač připojuje buď přes analogové vstupy 4-20 mA nebo prostřednictvím číslicové rozhraní RS485 (dle typu hladinoměru).

K dispozici je široká škála variant, které umožňují měření jak v prostředí čisté vody, tak i silně znečištěné kapaliny. Měřící rozsahy jsou dostupné od 0-0,6 m do 0-100 m vodního sloupce. Při objednávce je potřeba specifikovat požadovanou přesnost hladinoměru (od 0,1 do 0,5% z rozsahu), provedení pouzdra i materiál membrány, délku a materiál přívodního kabelu (PUR, PVC), a v neposlední řadě i typ proudového výstupu (1 - 5mA, 4 - 20mA, 0-20 mA, ...). Objednat lze i hladinoměry LMP307i s číslicovým výstupem RS485.

Připojení hladinoměru k dataloggeru

Hladinoměry jsou připojitelné ke všem telemetrickým a záznamovým jednotkám v naší nabídce (M4016, STELA,  C8, H1, H3, H7, Q2, H40, H50, H531). K některým jednotkám lze připojit i více než jeden snímač. Největší počet hladinoměrů lze připjit k 16-ti kanálové jednotce M4016: 6 hladinoměrů s analogovým výstupem 4-20 mA a až 10 hladinoměrů s výstuppem RS485.

Jednotky pro měření průtoku aké dokáží z měřené hladiny průběžně počítat aktuální průtok na základě tabulky hladina-průtok nebo z rovnice pro použitý měrný profil (konzumční rovnice).

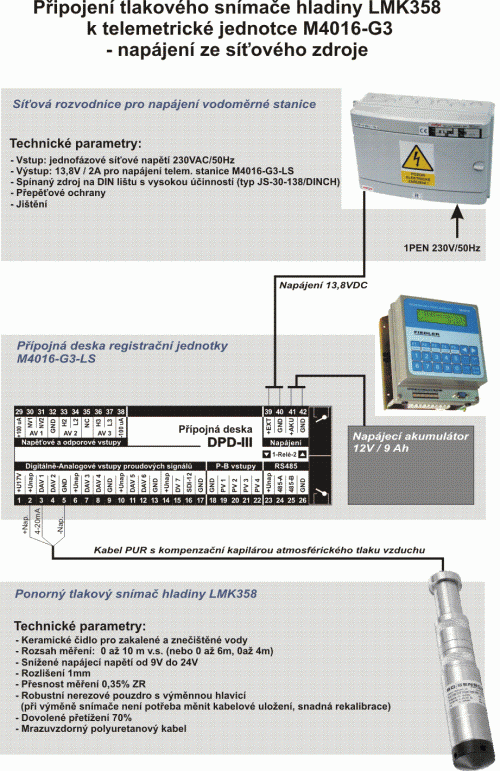

připojení tlakového snímače výšky hladiny k jednotce M4016
