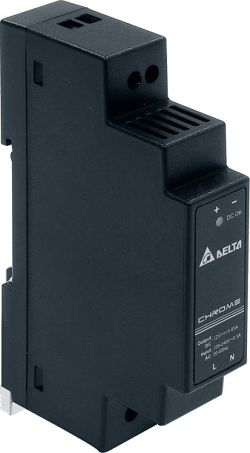

Síťový zdroj vyšší kvalitativní třídy vhodný pro napájení hladinoměrů řady H520 nebo H531 a malých telemetrických stanic (H1, H), které nejsou připojeny k záložnímu olověnému akumulátoru.

Zdroj nelze použít pro dobíjení 12V akumulátoru.



Bezpečnost a pracovní podmínky

Napájecí zdroj DELTA je zařízení třídy ochrany II. Zdroj proto nemá ochrannou svorku a ochrana před úrazem elektrickým proudem je zajištěna dvojitou izolací. To znamená, že není nutné žádné uzemnění, což má za následek nízký svodový proud.

Zdroj je schopen pracovat se vstupním napětím v širokém rozsahu  90-264 VAC a v širokém teplotním rozsahu od -25 ° C až do 71 ° C.

Zdroj je certifikován podle bezpečnostních standardů podle IEC / EN / UL 60950-1 Information Technology Equipment (ITE) a UL 508 Industrial Control Equipment (ICE). Zdroj také plně vyhovuje směrnici RoHS 2011/65 / EU o ochraně životního prostředí.

Poznámky k instalaci

Před připojováním nebo odpojováním zdroje je potřeba vypnout síťové napájecí napětí.

Pro dobré odvádění tepla je potřeba zajistit nad a pod zdrojem 50 mm volného prostoru a 25 mm vzdálenost od dalšího zařízení na DIN liště.

Nebezpečné napětí může být přítomno na vstupních svorkách ještě nejméně 5 minut po vypnutí síťového napájení.

Zdroj musí být instalován v zařízení s krytím minimálně IP54.

Základní technické parametry

Jednofázový zdroj na DIN lištu

Výstupní napětí: 12VDC

Výrobní tolerance výstupního napětí: ±2%

Výstupní proud: 0,83A

Výstupní výkon: 10W

Jmenovité vstupní napětí AC: 100..240VAC (90..264VAC)

Proudový odběr při 230V AC: <0,20A

Účinnost při 230 VAC: >82%

Integrované ochrany: Přetížení, zkrat, přepětí

MTBF: >500.000 hodin při 35°C (50% při 40°C)

Pracovní teplota: -25 °C až +71 °C

Hmotnost: 0,065kg

Rozměry (V x Š x H): 91 x 18 x 55,6mm

Izolační třída II, dvojitá izolace, SELV, ROHS
