Hydrostatický ponorný hladinoměr TSH22

Hladinoměr do studny, vrtu nebo jímky dešťové vody najdete zde: H520



TSH22 je přesný ponorný hladinoměr s číslicovým výstupem výšky hladiny a teploty vody přes rozhraní RS485.

Hydrostatický snímač hladiny TSH22

  • Vysoká přesnost měření hladiny (0,1 % z měřícího rozsahu)
  • Vynikající dlouhodobá stabilita
  • Velmi nízká teplotní závislost daná mikroprocesorovým zpracováním signálu
  • Měřící rozsahy od 0..1 m do 0..10 m v.s.
  • Integrované teplotní čidlo uvnitř snímače
  • Průměr hladinoměru 22 mm pro instalaci i do úzkých vrtů
  • Odolné nerezové provedení těla snímače
  • Komunikační rozhraní RS485 - komunikační protokoly FINET nebo Modbus RTU
  • Volitelné konektorové připojení pro snadnou rekalibraci hladinoměru
  • Speciální polopropustný filtr zabraňující pronikání vzdušné vlhkosti do kompenzační kapiláry snímače

Základní popis hladinoměru

Tlakový snímač výšky hladiny a teploty vody TSH22 se vyznačuje vysokou přesností měření (0,1% FSO) a velmi malou teplotní závislostí měřené hodnoty.
Základ hladinoměru tvoří 19 mm senzor s nerezovou membránou. Vestavěný mikroprocesor kompenzuje teplotní závislost senzoru i jeho případnou nelinearitu. Teplota vody je měřena samostatným čidlem umístěným v těle snímače a může být přes sériové rozhraní RS485 předávána spolu s výškou hladiny do připojeného nadřízeného systému.
Hladinoměry se standardně dodávají s komunikačním protokolem FINET, přes který jej lze snadno a rychle připojit ke všem záznamovým jednotkám společnosti FIEDLER AMS. Na vyžádání lze hladinoměry dodat též s rozhraním Modbus RTU.

Zakončení připojovacího kabelu

Připojovací polyuretanový kabel s kompenzační kapilárou může být volně zakončen nalisovanými dutinkami na jednotlivých signálových vodičích, nebo může být na konci opatřen robustním 7 pinovým konektorem.

Konektorové zakončení

Zapojení konektoru TSH22



1 ...  +Unap (6 V DC)
2 ...  nepoužito
3 ...  nepoužito
4 ...  nepoužito
5 ...  RS485-B
6 ...  RS485-A
7 ...  GND



Konektorové zakončení připojovacího kabelu má výhodu v rychlém odpojení hladinoměru od záznamové jednotky v případě poruchy nebo jiného poškození snímače a při rekalibraci snímače. Konektor navíc obsahuje polopropustný filtr pro vyrovnání atmosférického tlaku vzduchu za membránou hladinoměru.

Volné zakončení kabelu:



Zakončení kabelu TSH22



Volitelné příslušenství

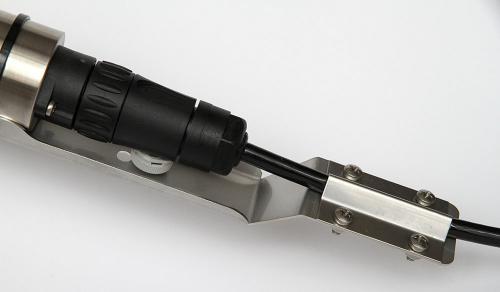

Závěsné zařízení
Spolu s hladinoměrem TSH22 lze objednat i nerezové závěsné zařízení, které slouží k bezpečnému zavěšení snímače za připojovací kabel do požadované polohy aniž by přitom došlo k nepřípustnému místnímu sevření kabelu a tím k možnému přiškrcení kompenzační kapiláry.

Závěs ke snímači TSH22



Polopropustný filtr  DA284
Volně zakončený kabel vyžaduje další ošetření kompenzační kapiláry proti pronikání vzdušné vlhkosti do těla sondy k citlivé elektronice. Obvykle se toto ošetření provádí umístěním vhodného filtru do stěny skříně záznamové či vyhodnocovací jednotky, ke které je hladinoměr připojen. Filtr může být umístěn i ve stěně konektoru na konci připojovacího kabelu.

Pro vzduch propustný filtr DA284 umožňuje vyrovnávání tlaku vzduchu uvnitř elektroinstalační skříně nebo konektoru  s okolním atmosférickým tlakem.

Polopropustná membrána filtru však nedovoluje proniknutí vzdušné vlhkosti dovnitř chráněného prostoru a tím zabraňuje kondenzaci vodních par uvnitř zařízení.

Příklady použití hladinoměru TSH22

  • Měření výšky hladiny podzemních vod
  • Monitorování životního prostředí
  • Sledování hladin a teplot v otevřených tocích
  • Základní senzor pro varovné systémy (LVS)
  • Měření hladin v jímkách a vodojemech
  • Snímání hladin v průmyslových provozech



TSH22-šroubení snímač tlaku a hladiny





Základní parametry
ParametrHodnota
Měřící kanályK1: hladina, K2: teplota vody
Měřící rozsah K1volitelný v rozsahu od 0..1 do 0..10 m vodního sloupce (standardně: 1, 2, 5, 7 a 10 m v.s.)
Dovolené přetížení1,5x měřící rozsah
Přesnost měření hladiny±0,1% (0,35 %) FSO
Rozlišení hladiny1 mm
Přesnost měření teploty vody±0,3 °C
Rozlišení teploty vody0,1 °C
Dlouhodobá stabilita±0,1% FSO
Teplotní závislost±0,2% FSO / 10K
Výstupní signálRS485
Komunikační protokolFINET (Modbus RTU)
Přenosová rychlostFINET: 1200 Bd až 19200 Bd; Modbus RTU: 2400 Bd až 38400 Bd
Napájecí napětí6V až 16 V DC
Proudová spotřeba< 5 mA
Pracovní teplotní rozsah0 až +50 °C
Materiál membrány a těla snímačenerez 1.4044
Materiál ochranné krytky membrányPOM
Rozměry snímačeprůměr 22 mm, délka 120 mm
Hmotnost170 g bez kabelu
KrytíIP68 (snímač s kabelem)
Krytí připojovacího konektoruIP67
Připojeníčtyřžilový PUR kabel s komp. kapilárou
Průměr připojovacího kabelu8 mm
